五十铃扫路车4方尘箱/1.5立方水箱

发布日期:23-09-11
五十铃扫路车4方尘箱/1.5立方水箱
  • 五十铃扫路车4方尘箱/1.5立方水箱
  • 五十铃扫路车4方尘箱/1.5立方水箱
  • 五十铃扫路车4方尘箱/1.5立方水箱
  • 五十铃扫路车4方尘箱/1.5立方水箱

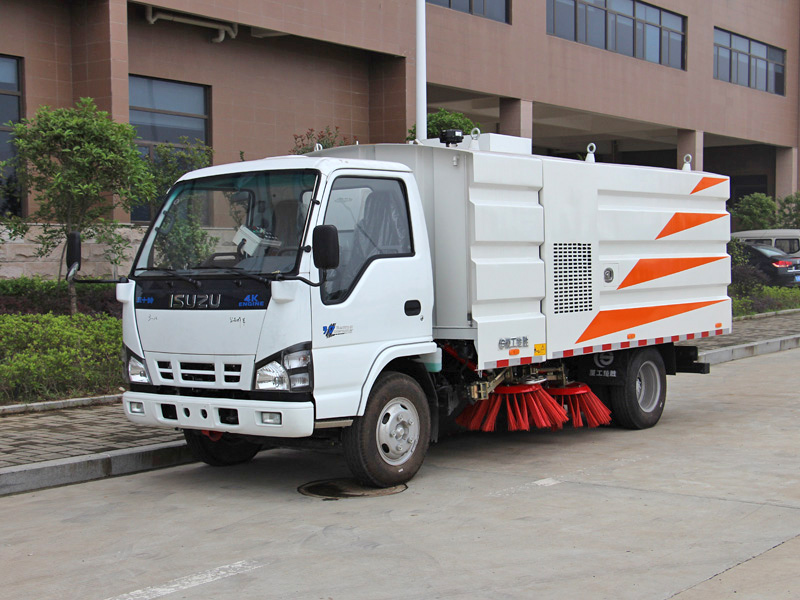

    庆铃五十铃扫路车采用中置四扫刷、吸口后置的布置方式,使得整车结构布置简捷、清扫效果良好。该车的垃圾箱及水箱为全部采用超厚不锈钢材料制作;垃圾箱与水箱为整体结构,水箱在垃圾箱的底层使垃圾箱底板预倾角高达12°以上,便于垃圾倾倒干净。垃圾箱顶部设置了导流槽及较大面积过滤网,能够充分提高降尘效果,使的垃圾堆积均匀,增加有效容量,减少因轻浮物堵塞滤网而产生的空气阻力。


    庆铃扫路车是在五十铃底盘基础上加装副发动机动力装置,清扫装置,抽吸装置及喷水降尘装置,液压等装置等改装而成的新一代清扫设备。庆铃扫路车具有清扫宽度大,作业油耗低,操作简便舒适,大幅度提升路面清洁效率等特点。广泛应用于城市街道、国道、公路、码头、车站、广场、水泥厂、电厂、矿厂等场所的路面垃圾清理,堪称全能清扫车。


/202309/1694400817_2e0679b92dd2f5600c2d.jpg


一、车辆主要技术参数

产品主要技术资料
产品名称:庆铃五十铃扫路车外型尺寸(mm):5850,5950,6190×1990×2450,2590
总 质 量 :(kg)7300接近/离去角24/15
额定质量:(kg)2270,2020 前悬/后悬(mm):1015/1475,1015/1575,1015/1815
整备质量:(kg)4900,5150**高车速(km/h):95
轴荷:2580/4720
底盘参数
底盘型号:QL1070BUHACY
批次:328
轴 数:2燃油种类:柴油
轴 距(mm):3360前 轮 距(mm):1504
驾乘人数:2 后 轮 距(mm):1425
轮 胎 数:6弹簧片数: 8/6+5
轮胎规格:7.00-16 14PR,7.00R16 14PR
发动机参数
发动机型号                发动机生产企业排量(ml)功率(kw)
4KH1CN6LB庆铃五十铃(重庆)发动机有限公司
2999
88
 排放标准:GB3847-2005,GB17691-2018国Ⅵ燃料种类: 柴油

二、车辆主要清扫性能参数

清水箱容积:1.5m3箱体材质:不锈钢
 垃圾箱容积:4m3清扫宽度:2.8-3.0m
垃圾箱倾卸度:≥45°
清扫速度:3-15km/h
副发动机:江铃57kw**大清扫能力:38000m3/h
清扫效率:≥96%**大吸入颗粒:110mm

        ^_^

三、底盘配置:

该车采用五十铃单排可翻转驾驶室,五十铃120马力发机,五十铃MSB五档变速箱,带空调,方向助力,前桥2.5吨,后桥4.8吨,带ABS,标配7.00R16轮胎,双回路式油刹。


四、上装基本配置

标准配置:采用中置四扫盘、吸扫结合、湿式除尘的方式对路面进行清扫、保洁作业;标配:江铃78马力副发动机;山东瑞诺马达;法国施耐德**开关;VTOZ电磁阀组;厦门南超自动离心式离合器(质保两年);**北玻免维护风机;不锈钢垃圾箱;尾部LED箭头灯、手动应急系统。
选装配置:用户可根据个人需求选择加装前冲、后洒、喷雾、自洁卷盘、作业监控系统、**吸管装置等配置。



/202309/1694400817_a6f64ba16d8a76e44456.jpg

/202309/1694400817_1dbcad8aacbbecaf827d.jpg

/202309/1694400817_044cd4109497cf51fda4.jpg

/202309/1694400818_58f9b6768d65f1666c0c.jpg

五、产品特点

1、垃圾倾卸料度高:为便于垃圾倾卸,水箱设置在垃圾箱的底部,使得**大卸料角度高达54度以上,使得垃圾倾倒更为干净彻底。
2、液压阀组采用国内知名****品牌:测试压力可以达35MPa,流量达300L/Min,可以对各种工业液压阀和行走机械液压阀的动态、静态性能和疲劳寿命进行**测试。
3、副机空滤进气系统设计**,可大大提高发动机的使用寿命:发动机的进气质量将直接影响发动机的使用寿命,发动机的进气过滤不好,轻则可能使发动机的功率降低、烧机油,重则可使发动机的缸套及活塞报废,因而我公司为能够**大限度地提高发动机的进气质量,将发动机的进气口引到了箱体顶部,使得发动机的进气更为洁净。


4、液压系统过滤器全部采用知名产品:使液压系统保持较高的清洁度, 采用**的液压油冷却技术,与同类产品相比,油温下降了10度,延长了液压油的使用寿命,液压系统有过载自动保护装置,全面保证了液压系统的安全使用。

5、风机为国内知名品牌:为增加扫路车整体清扫效果,我公司采用国内质量评比一流的扫路车专用风机,专业设计高效、高压离心风机,其蜗壳、叶轮均采用高科技技术进行了超强耐磨处理,耐磨性能大大提高,经试验比较其耐磨性是同类普通风机的6~8倍以上,使整体清扫效果更突出。
6、喷水降尘选用优质高效的离心水泵:流量大,压力高,能够有效的降低清扫扬尘,及减少吸口堵塞,该车在清扫刷盘装有不锈钢喷水架及铜质降尘喷头。


7、扫刷驱动马达采用优质摆线液压马达:工作效率高、使用寿命长。
8、箱体顶部设置了大面积滤网:减少堵塞保证抽吸气流畅通,箱体顶部设置了导流槽,提高降尘效果,使垃圾堆积均匀,提高有效容量。
9、清扫装置,具有自动避障保护功能或自动复位功能:扫刷采用弹簧悬浮避障结构,防止扫刷遇到障碍物被撞坏的可能。


10、该车的抽吸盘采用全浮动连接结构:可充分保证在进行清扫作业时,吸盘可根据路面状况随动,以保证吸盘与路面的间隙始终保持不变。后吸盘行走机构**,遇小减速带轻松越过。
11、左右前刷盘可**或联动:使车辆在工作中能够有选择地使用右前扫或左前扫工作,使得靠快车道一侧的工作机构可在选择左扫的情况下不伸出车体既减小了占道宽度,提高了作业和通行车辆的安全,又减少了扫刷的磨损,降低了运行成本。
12、采用独到的手压泵应急举升系统:能够在副发动机出现故障,无法启动副发动机时,将垃圾箱体升起,以便于维修人员进行检修。


13、PLC智能**系统(选装):该系统是我公司在手动按键操作系统基础上开发的一款高科技智能系统,该智能**系统为液晶显示器手触屏式,可在显示屏上操作扫路车整体作业,并安装一键式智能**系统,可一键完成整个作业操作。智能系统还可检测车辆使用时状况能更有效的为驾驶员在驾驶室内反馈车辆作业操作状况。当车辆出现故障时智能系统能在显示屏上有效的显示车辆故障原因和提前提醒驾驶员注意操作。
14、多种配置,多种选择:为使车辆真正作到一车多用,该车还可根据用户需要,选择装配推雪铲或带洒水车前冲后洒等装置。


六、产品全方位图片展示

/202309/1694400818_bea0c80a7e97ee6dc30a.jpg

/202309/1694400818_68e1670000c9606cce51.jpg

/202309/1694400818_37dda43dd2f065adab30.jpg

/202309/1694400819_cf69a72e24e9469a0c6e.jpg

/202309/1694400819_5b47730548bb0a77575f.jpg


/202309/1694400819_cf436b349e5e13110859.jpg

   ▲庆铃五十铃扫路车左前45度角方位图

/202309/1694400819_45eb72d0738bf89af4d0.jpg

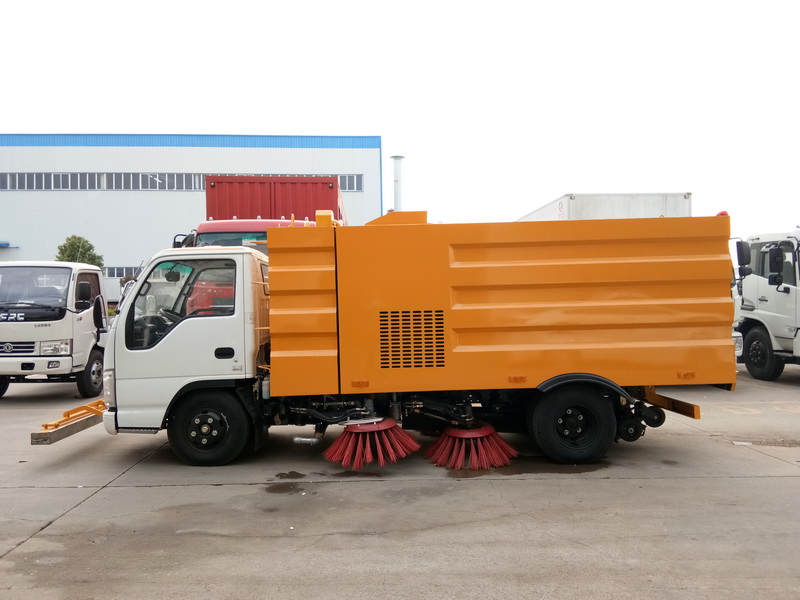

   ▲庆铃五十铃扫路车左侧方位图

/202309/1694400819_ebc4c641240b384cb574.jpg

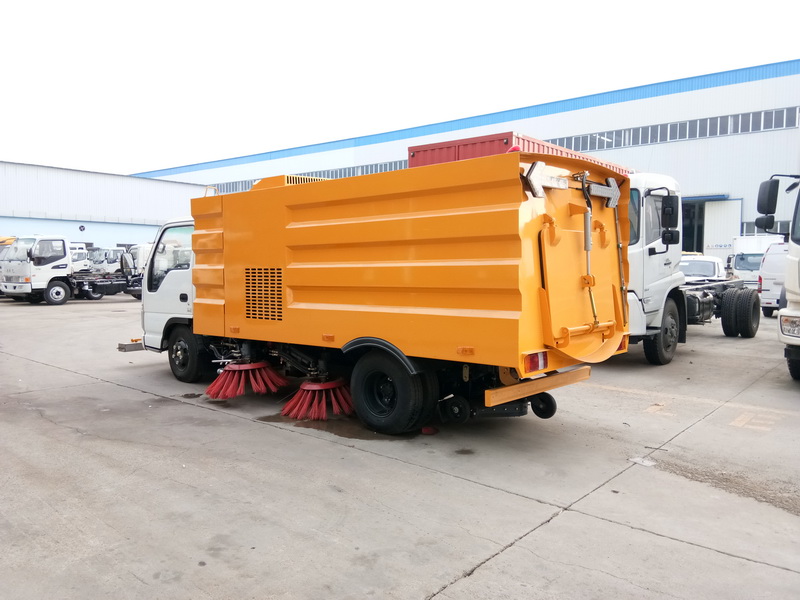

   ▲庆铃五十铃扫路车左后方位图

/202309/1694400820_dba187c1718cd23b13f4.jpg

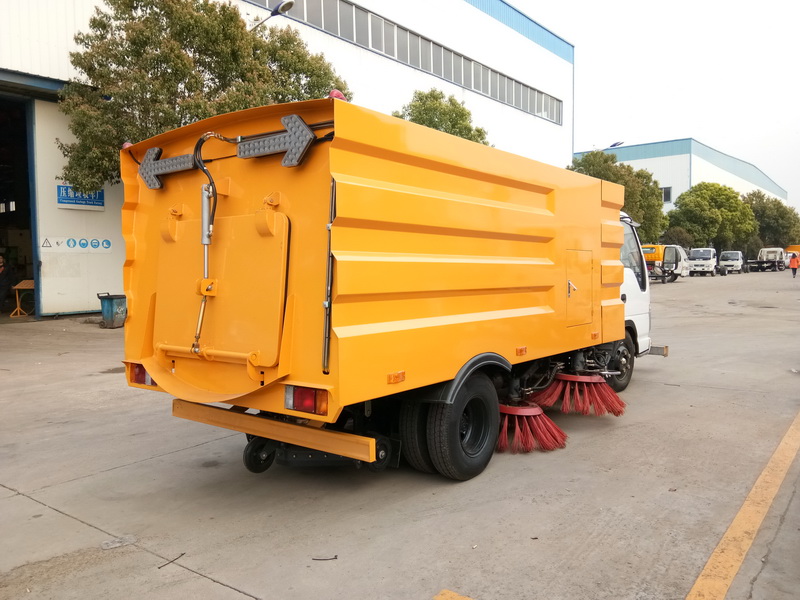

   ▲庆铃五十铃扫路车右后45度角方位图

/202309/1694400820_97075a76aed76f7b8377.jpg

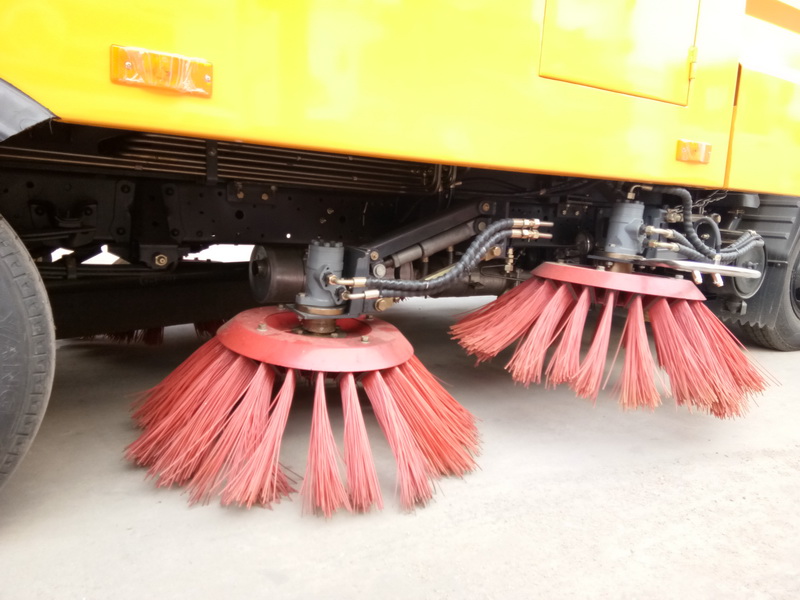

   ▲庆铃五十铃扫路车扫刷细节图

/202309/1694400820_9026adaff0b3ec49c1ae.jpg

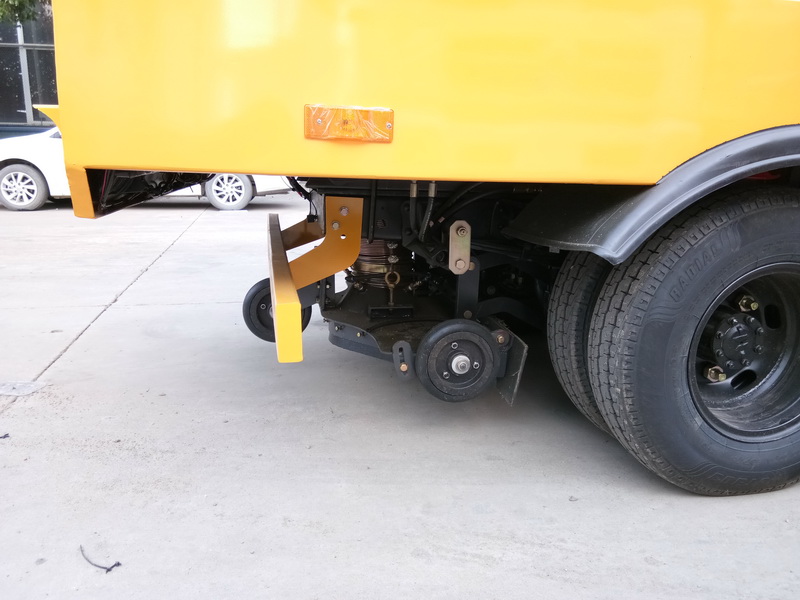

   ▲庆铃五十铃扫路车吸管图片


七、本公司扫路车与同类产品相比较,具有以下独有技术特点:

1、 采用独有的液压过压强制断电熄火保护措施,防止因人为误操作引起的液压压力过大造成的液压管爆裂或液压系统损坏。
2、采用独有的液压油风冷技术,防止液压油温过高。液压油作为全车清扫作业液压设备正常工作的主要部分过高的油温会降低液压设备正常工作,缩短液压系统寿命,严重时影响液压系统正常工作导致无法正常清扫作业,我公司生产的扫路车液压油风冷技术与常规扫路车液压油油温平均下降10度左右,能够更好的保证扫路车的正常清扫作业。
3、采用国内知名液压系统公司设计液压油二次过滤系统,比常规扫路车单次液压油过滤系统更能有效的过滤液压阀组、液压油箱、液压油管中各种杂质,保证液压阀正常工作,提高液压元件使用寿命与正常工作。
4、优化设计的后吸盘越障机构,与常规扫路车相比能轻松越过减速带等小障碍物,防止操作人员过障时忘记提升后吸盘而损坏吸盘机构。
5、独有的电路设计,保证副发动机在冬天能轻松启动,免去常规扫路车冬天因天气寒冷而无法启动副发动机的烦恼。
