国六8方尘东风天锦 干湿两用扫路车

发布日期:23-09-11
国六8方尘东风天锦 干湿两用扫路车
  • 国六8方尘东风天锦 干湿两用扫路车
  • 国六8方尘东风天锦 干湿两用扫路车
  • 国六8方尘东风天锦 干湿两用扫路车
  • 国六8方尘东风天锦 干湿两用扫路车

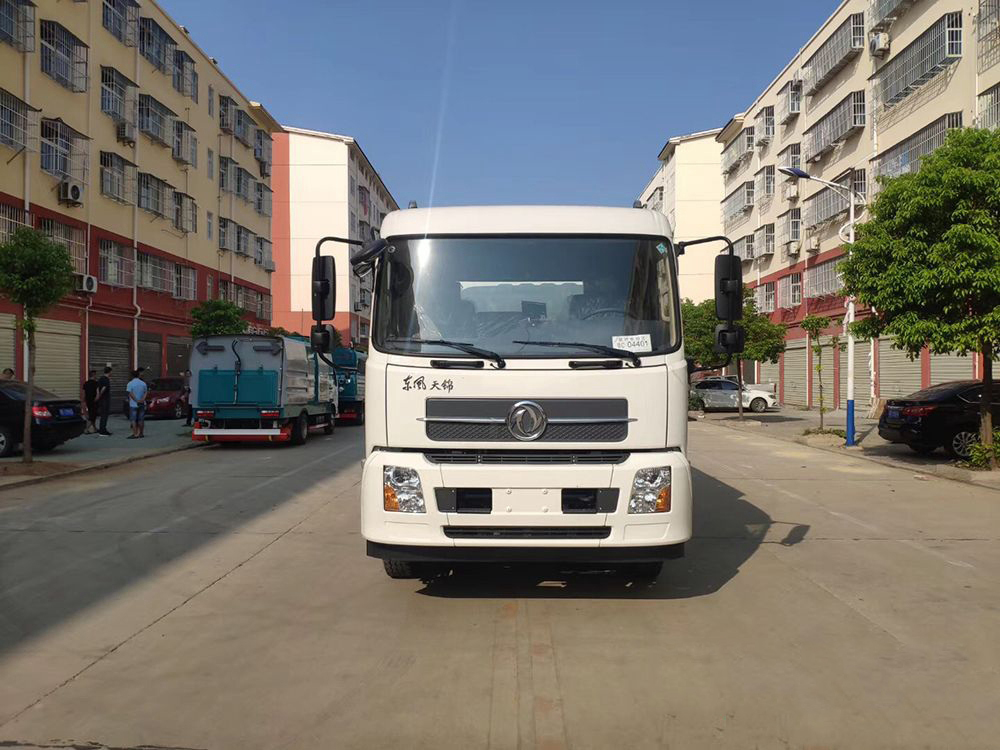

/202309/1694400722_0f8cb98a2d79f4f551ee.jpg


扫路车是在东风底盘基础上加装副发动机动力,清扫,抽吸及喷水降尘,液压等装置等改装而成的新一代清扫设备。扫路车具有清扫宽度大,作业油耗低,操作简便舒适,大幅度提升路面清洁效率等特点。广泛应用于城市街道、国道、公路、码头、车站、广场、水泥厂、电厂、矿厂等场所的路面垃圾清理,堪称全能清扫车。


/202309/1694400722_499ec4919285d7eae1d7.jpg


东风天锦干湿两用扫路车的产品特点

清扫:副发动机驱动液压油泵和风机工作。液压油泵驱动左、右扫盘伸缩、升降、旋转。左右扫盘将两侧的垃圾扫**扫路车下面、吸嘴前方。风机工作使垃圾箱、吸管和吸嘴组成的风道产生高速气流,在气流的作用下,垃圾吸入吸嘴,并进入垃圾箱中;扫盘上的真空吸尘罩通过旋风工作原理将扬尘吸入垃圾箱内。底盘发动机驱动扫路车向前行走,扫**吸嘴前方的垃圾不断进入到吸嘴中,并源源不断地被吸到垃圾箱中,实现路面清扫。


降尘:垃圾箱内分层设计,扬尘经过滤筒过滤后将清洁的空气排出,颗粒状垃圾直接进入垃圾箱内;雨天或潮湿路面时,通过切换风道,所有垃圾直接以重力沉降方式进入垃圾箱内。吸入车厢体内的垃圾和粉尘经惯性分离、冲击分离和过滤分离等三级除尘,采用**创的干式除尘清灰机构,实现过滤系统自动清灰。

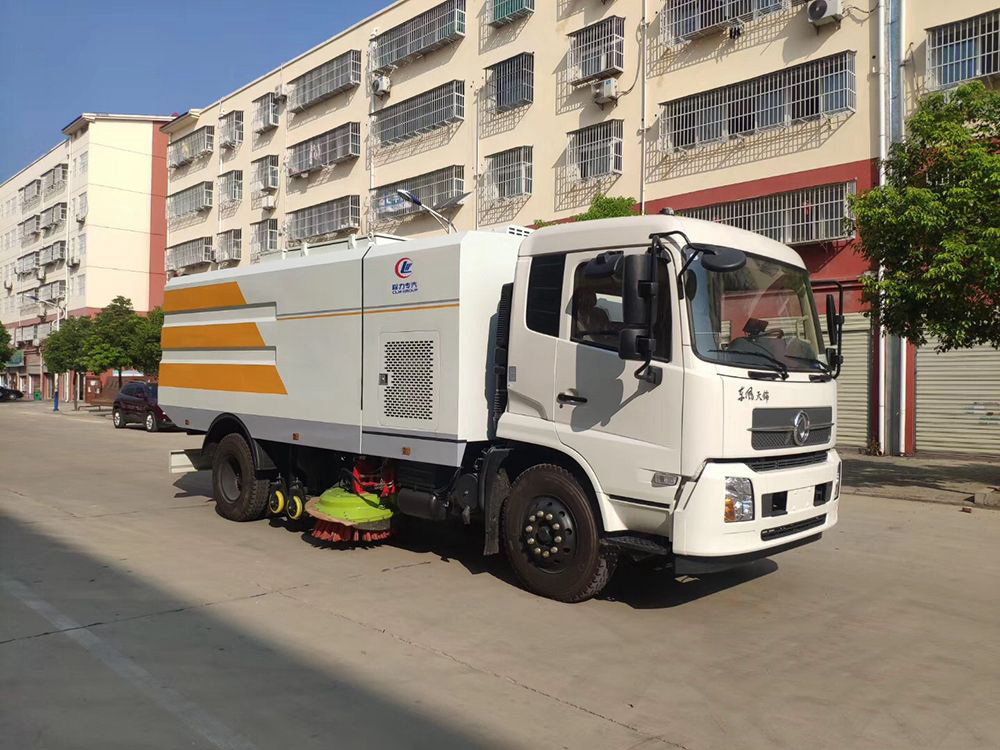

/202309/1694400723_75d1925f19cdaea4f2dd.jpg


底盘配置:

该车采用东风原装二类底盘,D530平头一排半标准顶驾驶室带空调,东风康明斯ISB180 50发动机,5000mm轴距,东风6档变速箱,4.5T前桥,9T后桥,9.00R20钢丝胎,全钢160L燃油箱,带ABS。


上装基本配置

标准配置:康明斯140马力副发动机;大力马达;**电磁阀组;免维护自分离式离合器;免维护风机;不锈钢垃圾箱;尾部LED箭头灯;手动泵应急系统;精密冷弯无缝液压油管。集成式运动**器,一键电脑**。
选装配置:用户可根据个人需求选择加装前冲、后洒、喷雾、自洁卷盘、作业监控系统、**吸管装置等配置。


产品全方位图片展示

/202309/1694400723_56bcc344c918a06163b6.jpg

▲东风天锦干扫路车左侧方位图

/202309/1694400724_685857a66df2cba2bc03.jpg

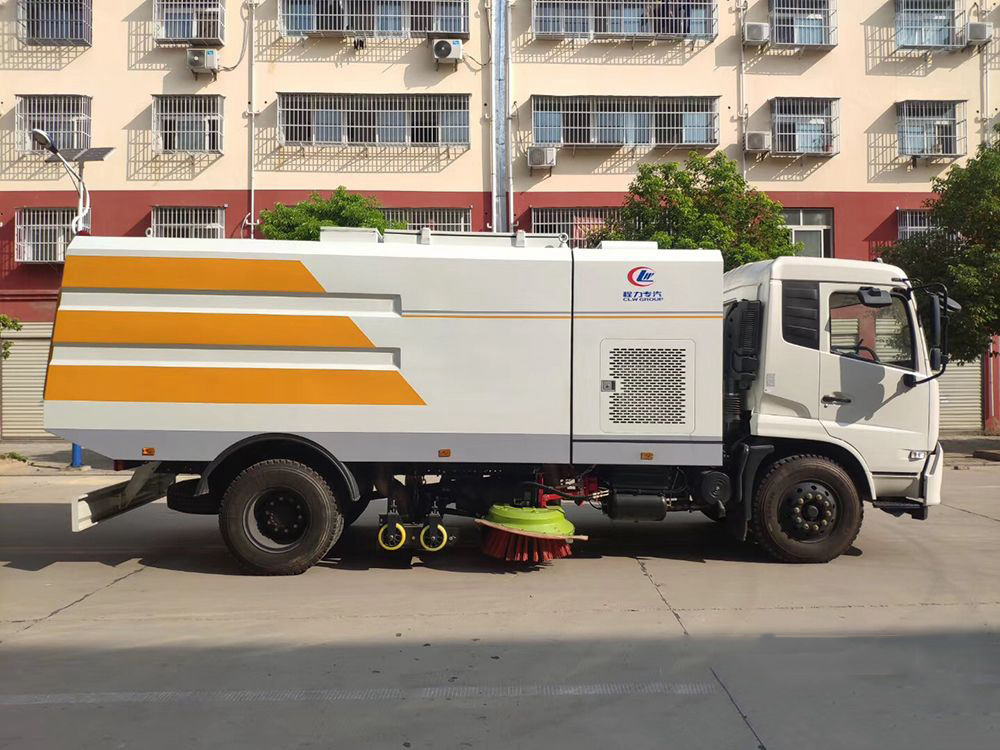

▲东风天锦干扫路车右侧方位图

/202309/1694400724_a0d26084c0387f4b7d68.jpg

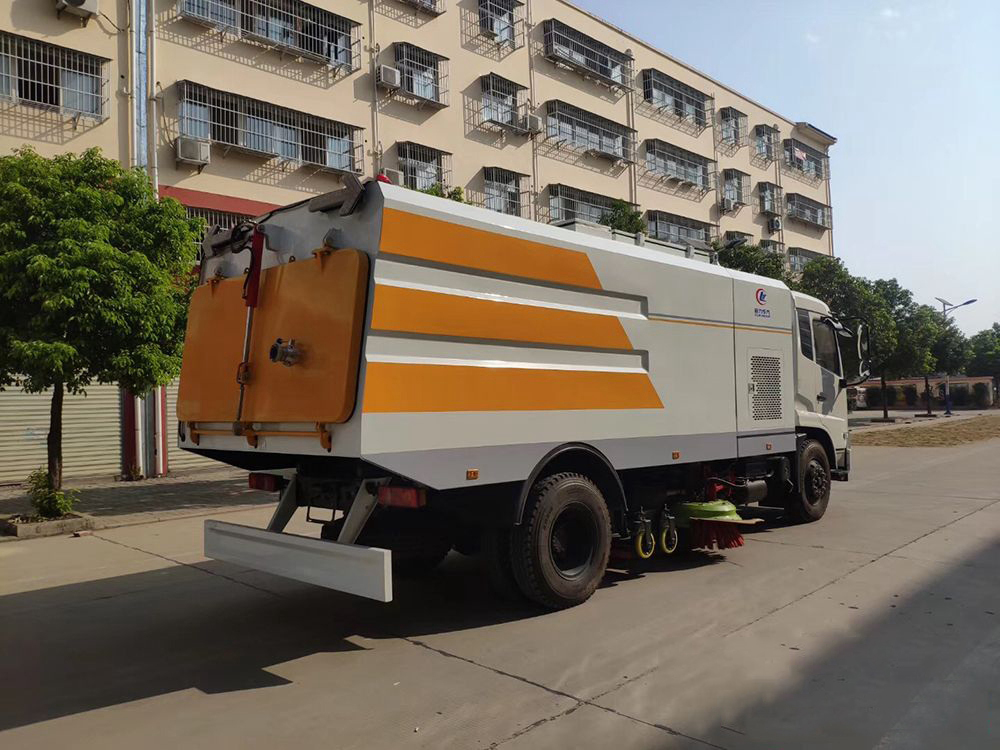

▲东风天锦干扫车右后侧方位图

/202309/1694400724_bbcf9392ae4c2bc29c36.jpg

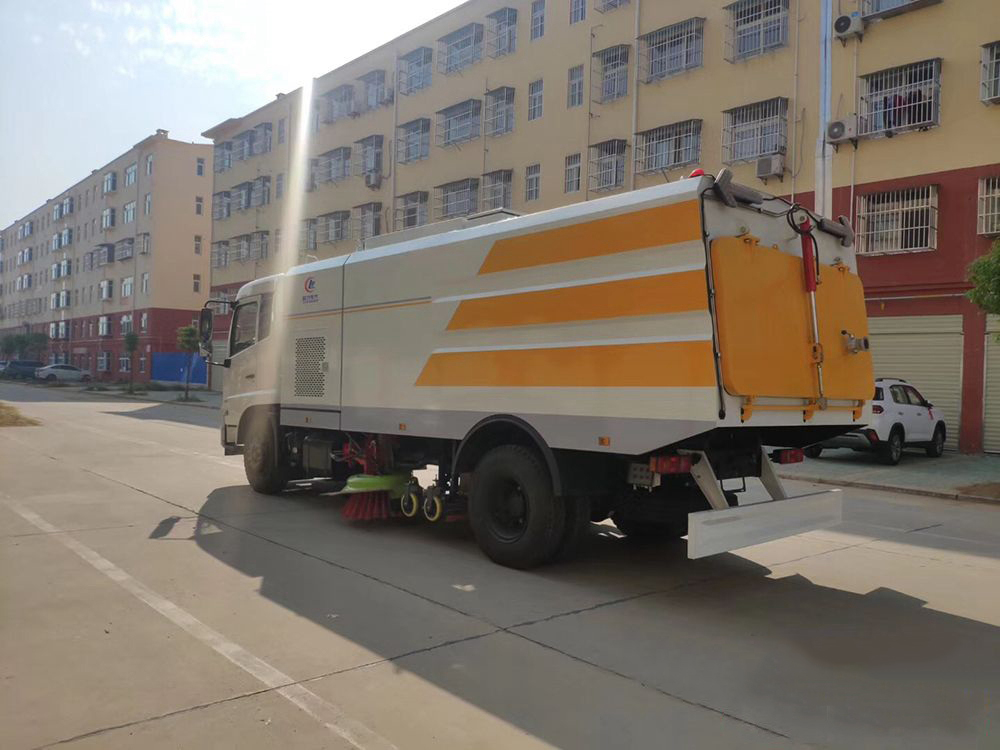

东风天锦干扫车左后侧方位图

/202309/1694400725_ac39e69576b6be4d60ae.jpg

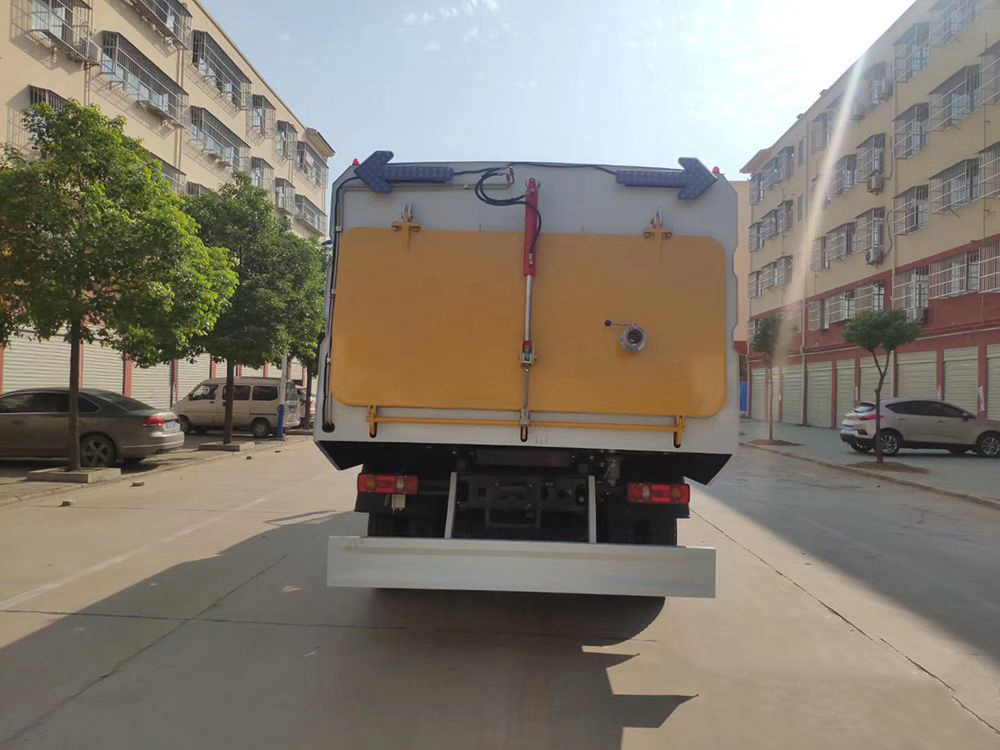

东风天锦干扫车后侧方位图


东风天锦干湿两用扫路车的功能介绍

1)该车集扫路车、吸尘车功能于一体,可切换风道改变降尘模式,无需要使用水降尘,不受水源距离限制,是一款全地型、全天候路面清扫车,特别适用于寒冷多灰尘地区。
2)采用“中置两立扫+真空吸尘罩+中置宽吸嘴+左右四吸尘管”的布置方式。大扫刷设计,可清除道路台阶死角垃圾,吸嘴能随地面状况自动找平,清扫能力大,清扫速度快。
3)真空吸尘罩有效清除扫盘工作中的扬尘,美观大方。
4)左、右扫盘**或联动工作设计,既能**右扫又能左右扫同时作业。扫盘有遇障避让保护功能和复位功能,遇到障碍物后回缩,越过障碍物后复位。
5)采用副发动机专门驱动风机和液压系统,保证行驶过程中能继续工作,保证清扫过程的连续性。
6)副发动机与风机之间的传动设置设有自动离合器,可保证副发动机空载起动和停机时与风机的自动脱离,降低对副发动机的冲击,提高了副发动机的工作可靠性和使用寿命。

7)进口液压阀组,能保证整车的液压动作的稳定性和流畅性。
8)优质液压马达,能保证扫盘的工作稳定性,使用寿命长。
9)精密无缝冷弯液压油管,内壁无氧化杂质,保证液压油路清洁,不堵阀。
10)扫盘刷臂内使用高性能工程塑料隔套,耐磨性好,免打黄油免维护,节省人力物力。
11)不锈钢垃圾箱,强度高,可抗一般性腐蚀,增加箱体的使用寿命。
12)超宽后门且大于90度的开启角度,易于倾倒垃圾,清理垃圾箱。
13)垃圾箱倾翻角度大于48度,易于倾倒垃圾。


东风天锦干湿两用扫路车主要技术参数
产品**
企业名称
车辆型号 CLW5162TSLD5 公告批次 320
外形尺寸(mm) 7400,7800,8**,8300,8600,×2490×3** 罐体容积(m3)
总质量(kg) 15800 额定质量(kg) 4050
整备质量(kg) 11555 前排乘客(人) 3
轴荷(kg) 5600/10200 免征
**高时速(km/h) 98 燃油
油耗(L/**Km)   环保
燃油类型 柴油 排放标准 国五
其他 1,整车长度与轴距对应关系为(mm):7400/3800,7800/4200,8**/4500,8300/4700,8600/5000。2,防护材料:Q23**碳钢,连接方式:左右侧面防护豁免,后下部防护与副梁采用螺栓连接,后部防护断面尺寸(mm):50×240,后部防护离地高度(mm):450。3,ABS型号:4460046440;生产厂:威伯科汽车**系统(**)有限公司;ABS型号3631010-C2000,生产厂:东科克诺尔商用车制动系统(十堰)有限公司。随底盘选装驾驶室。

东风天锦干湿两用扫路车底盘参数
底盘型号 DFL1160BX1V 底盘品牌 东风牌
轴 数 2 前轮距(mm) 1880,1900,1920
轴 距(mm) 3800,4200,4500,4700,5000 后轮距(mm) 1800,1860,1820
轮 胎 数: 6 轮胎规格 9.00-20,9.00R20,10.00-20,10.00R20,10R22.5,275/80R22.5,275/70R22.5,295/80R22.5
接近离去角 20/18 前悬后悬 1430/2170

东风天锦干湿两用扫路车发动机参数
发动机型号 发动机生产企业 排量(ML) 功率(KW)
ISD210 50 东风康明斯发动机有限公司 6700 155/210
ISD190 50 东风康明斯发动机有限公司 6700 144/195
ISD180 50 东风康明斯发动机有限公司 4500 132/179
EQH180-52 东风商用车有限公司 4752 132/179
EQH180-53 东风商用车有限公司 4752 132/179
ISB180 50 东风康明斯发动机有限公司 5900 132/179
ISD270 50 东风康明斯发动机有限公司 6700 198/269
ISB210 50 东风康明斯发动机有限公司 5900 155/210
ISB190 50 东风康明斯发动机有限公司 5900 140/190
