东风天龙后双桥23方清洗吸污车

发布日期:23-09-11
东风天龙后双桥23方清洗吸污车
  • 东风天龙后双桥23方清洗吸污车
  • 东风天龙后双桥23方清洗吸污车
  • 东风天龙后双桥23方清洗吸污车
  • 东风天龙后双桥23方清洗吸污车

一、底盘参数:

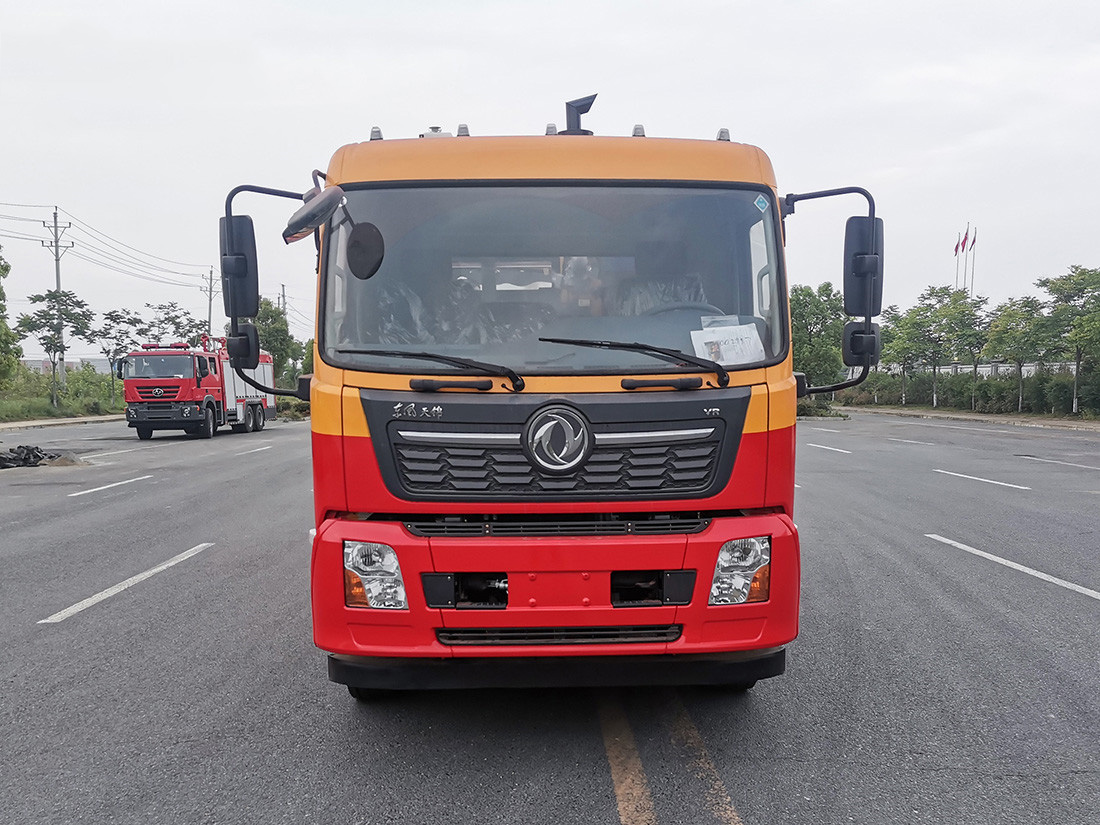

底盘采用康明斯290马力发动机(选装龙擎350马力),轴距4350+1350mm,国六排放标准,带中冷增压,原装ABS防抱死系统,原装方向助力,原装冷暖空调,电动门窗,遥控钥匙,295/80R22.5 18PR,11.00R20 18PR钢丝胎,气刹制动,新款内饰。

二、上装配置

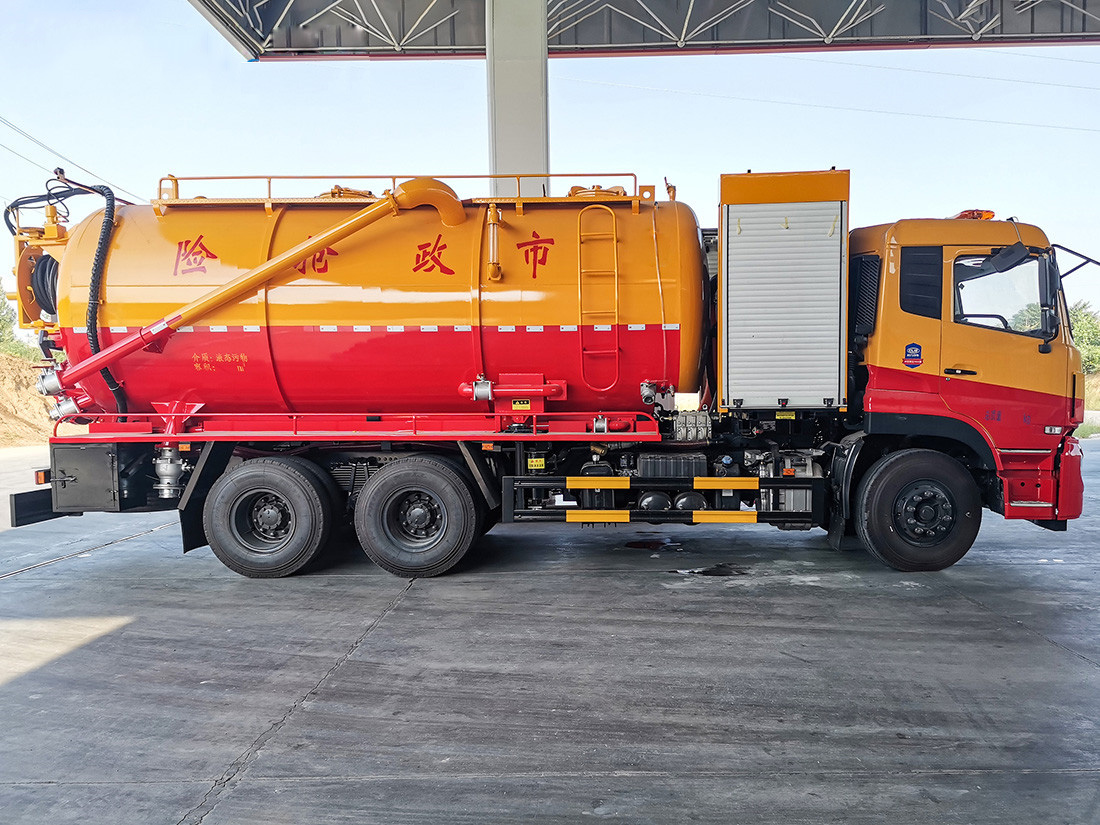

吸污部分:16方污罐,罐体8mmQ235优质碳钢,配潍柴420副发动机带淄博SK-42/258水循环泵,罐体内部平铺1.2米不锈钢底板,10米吸污管一根,进气管加过滤网,防溢阀加高,后盖卡扣锁紧,前视污量管,后尾部加装3个100mm的球阀吸污口,600mm排污口液压开启,150mm排污球阀,罐体带举升功能。

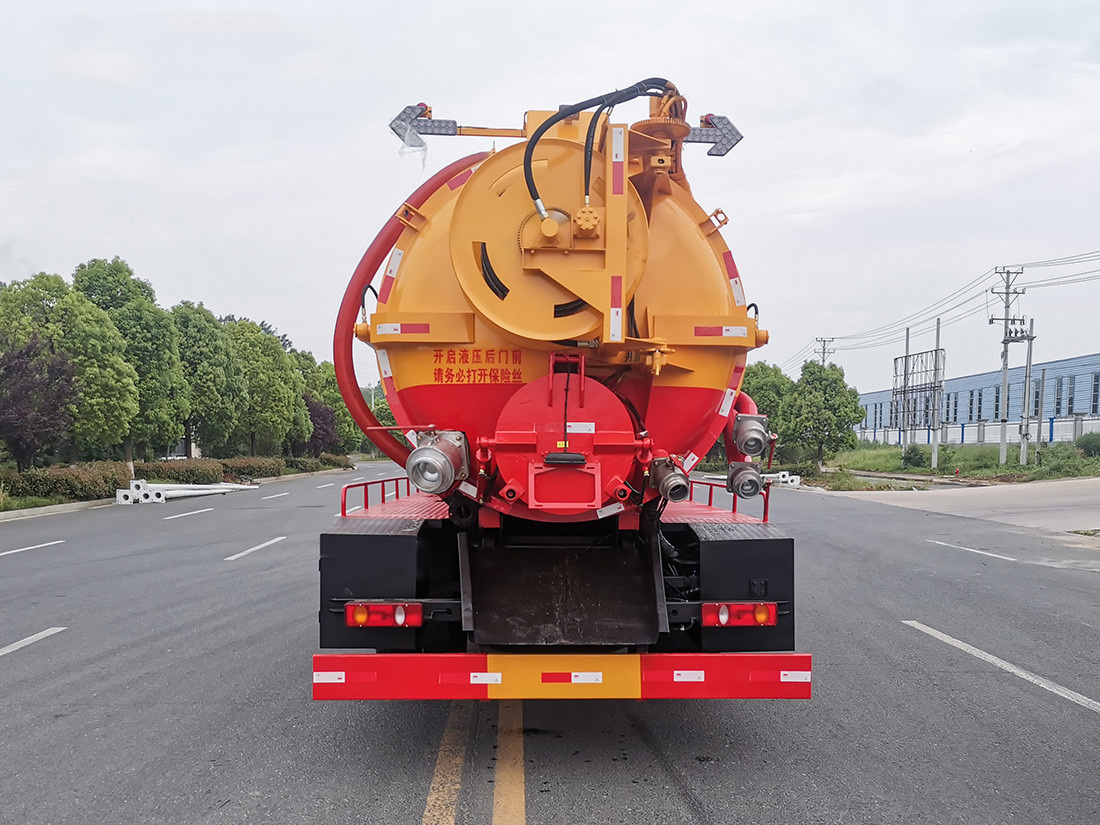

清洗部分:7方水箱,采用8mmQ235优质碳钢板,水箱两侧消防接口进水,工具箱一个。采用德国品浮高压泵330升流量,配100米内径22#高压管,10个大小不同喷头一套, 后置式清洗卷盘,带淋管装置(用于淋洗高压管疏通管道过后上面残留的污物),带气吹水功能(用于吹出每次高压管工作完以后内部残留的水渍,防止天冷结冰影响下次使用)

该车罐体污罐和清水罐容积可自由分配。

三、随车附件明细:

1. 汽车底盘说明书一册,2. 底盘合格证一份,3. 整个合格证一份,4. 使用说明书一份,5. 保修手册一份,6. 上户**一份,7. 随车工具

/202309/1694400922_e4a42a0a714a1a475d83.jpg/202309/1694400923_f8e6914e112dac7bfca9.jpg/202309/1694400923_7dff0cc44f4525e41107.jpg/202309/1694400924_d712f856191e03272a24.jpg

【主要技术参数】

产品名称

CL5250GQW6CC型清洗吸污车

产品号

AR2Z66W6039

总质量(Kg)

25000

罐体容积(m3)

7.67

额定载质量(Kg)

7370,7305

外形尺寸(mm)

9700,10100×2550×3850,3950

整备质量(Kg)

17500

货厢尺寸(mm)

××

额定载客(人)

准拖挂车总质量(Kg)

驾驶室准乘人数(人)

2,3

载质量利用系数

接近角/离去角(°)

20/11, 20/10

前悬/后悬(mm)

1480/2520,1500/2500,1480/2920,1500/2900

轴数

3

轴距(mm)

4350+1350,5350+1350,5700+1350,4600+1350,4800+1350

轴荷(Kg)

7000/18000(二轴组)

**车速(Km/h)

89

其它

1、该车主要用于下水道清洗及吸污,主要专用装置为真空泵和罐体。罐体外形尺寸为(直段长×直径)(mm):5400×2150,其中罐体前段为清水罐(直段长2400mm);后段为污水罐(直段长3000mm)。两罐**,且不能同时满载。清洗功能时用清水罐,吸污功能时用污水罐。清水罐有效容积7.67立方米,介质:水,密度:1000千克/立方米;污水罐有效容积9.58立方米,介质:液态污物,密度:800千克/立方米。罐体具有举升功能;2、仅采用轴距(mm):4350+1350。外形长/前悬/后悬对应关系为(mm):9700/1480/2520,9700/1500/2500,10100/1480/2920,10100/1500/2900。侧/后防护材料均为Q235,侧防护螺栓连接,后防护焊接,截面尺寸320mm×50mm,下边缘离地高500mm。3、随底盘选装驾驶室前角扰流板;选装驾驶室前面罩、前保险杠及前部灯具和后视镜,选装驾驶室顶部中间三个装饰灯,选装前雾灯,驾驶室侧窗选装树脂装饰板。ABS型号/生产厂家:3631010-C2000/东科克诺尔商用车制动系统(十堰)有限公司,ABS 8/东科克诺尔商用车制动系统(十堰)有限公司,4460046450/威伯科汽车**系统(**)有限公司。选装罐体前部安装水箱,顶部液压开启后盖,罐体后部不带卷盘结构,罐体后盖不开启结构,上走道结构样式.后部箭头灯为选装件。选装罐体前部不带卷帘门。

【底盘技术参数】

底盘型号

DFH1250D4

底盘名称

载货汽车底盘(二类)

**名称

东风牌

生产企业

东风商用车有限公司

外形尺寸(mm)

9270,9355,10270,10355,10705,9650,9605,
9720×2500,2530×3075,3190,3370,3630,3150,3240

轮胎数

10

接近角/离去角(°)

20/13,20/12,20/28

轮胎规格

295/80R22.5 18PR,11.00R20 18PR

钢板弹簧片数

3/10,3/4,9/10

前轮距(mm)

2010,2040,2070

燃料种类

柴油

后轮距(mm)

1860/1860,1880/1880

排放标准

GB3847-2005,GB17691-2018国Ⅵ

发动机型号

发动机生产企业

排量(ml)

功率(Kw)


D6.7NS6B290

DDi75E350-60

DDi75E300-60

  东风康明斯发动机有限公司

  东风商用车有限公司

  东风商用车有限公司

6700

7500

7500

213

257

220
