东风大多利卡3800洗扫车国六

发布日期:23-09-11

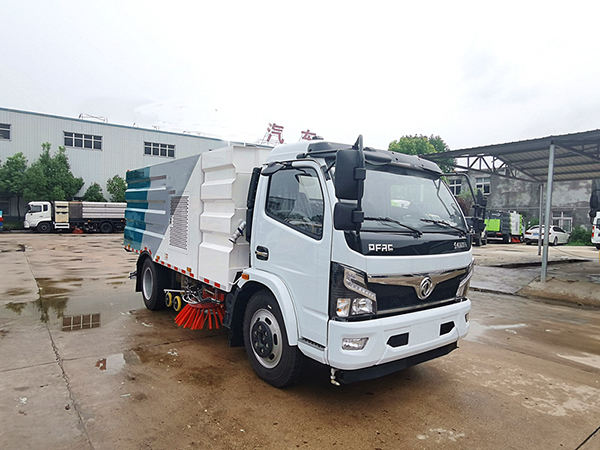

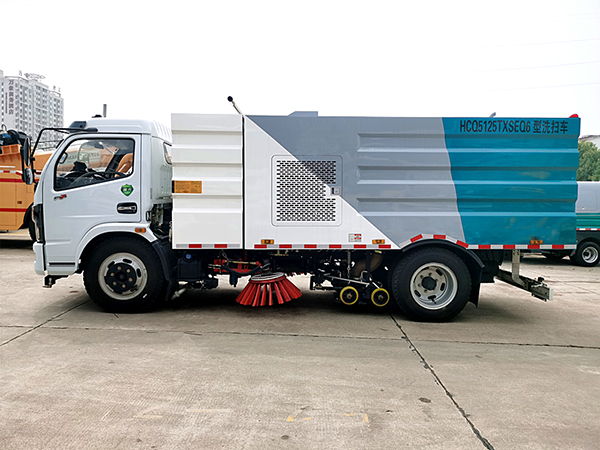

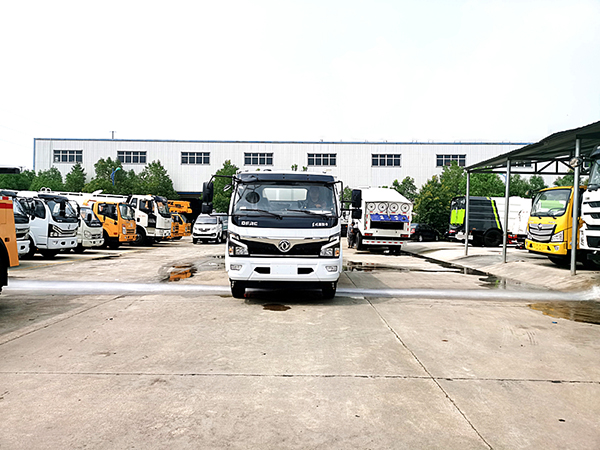

东风大多利卡3800洗扫车国六
  • 东风大多利卡3800洗扫车国六
  • 东风大多利卡3800洗扫车国六
  • 东风大多利卡3800洗扫车国六
  • 东风大多利卡3800洗扫车国六

/202309/1694400628_fed8c40cdf8d3089ddaa.jpg/202309/1694400631_abcb5ad35fee920a5da6.jpg/202309/1694400632_28736896bd11b49e4620.jpg/202309/1694400632_48bbb124c3eaa667bb58.jpg/202309/1694400632_e7f17303befccb4fb22d.jpg

【整车技术参数】

产品**

华通牌

公告批次

333

产品名称

洗扫车

产品型号

HCQ5125TXSEQ6

总质量(Kg)

11995

罐体容积(m3)


额定载质量(Kg)

4750

外形尺寸(mm)

6950×2200×2700

整备质量(Kg)

7050

货厢尺寸(mm)

××

额定载客(人)


准拖挂车总质量(Kg)


驾驶室准乘人数(人)

3

鞍座**大载质量(Kg)


接近角/离去角(°)

21/12

前悬/后悬(mm)

1130/2020

轴荷(Kg)

4350/7645

**高车速(Km/h)

103

备注

选装尾部后喷雾,侧面防护装置由专用装置替代,后防护材料为Q235,连接方式为:螺栓连接,断面尺寸为:160×60(mm),后部防护装置离地高度为:430(mm),专用装置为垃圾箱、水箱、扫刷,具有清扫和清洗功能;ABS型号/厂家:ABS型号及生产厂家:ABS/ASR-24V-4S/4M/襄阳东风隆诚机械有限责任公司。EQ1125SJ8CDC东风汽车股份有限公司。

【底盘技术参数】

底盘型号

EQ1125SJ8CDC

底盘名称

载货汽车底盘

**名称

东风牌

生产企业

东风汽车股份有限公司

轴数

2

轮胎数

6

轴距(mm)

3800,3950,4050,4**,4400,3600

轮胎规格

245/70R19.5,8.25R20

钢板弹簧片数

8/10+7,12/12+9

前轮距(mm)

1745,1802,1820,1842

燃料种类

柴油

后轮距(mm)

1630,1650,1800,1720

排放依据标准

GB3847-2005,GB17691-2018国Ⅵ

【发动机参数】

发动机型号

发动机生产企业

排量(ml)

功率(Kw)

D4.0NS6B170

D4.0NS6B185

YCS04190-68

ZD30D16-6N

D25TCIF1

D30TCIF1

D40TCIF1

D45TCIF1

NV30-C6G

NV30-C6C

NV30-C6D

CY4SK161

CY4SK261

CY4SK361

YCY30165-60

D4.0NS6B160

CY4BK261

YCY24140-60

Q28-130E60

H30-165E60

东风康明斯发动机有限公司

东风康明斯发动机有限公司

广西玉柴机器股份有限公司

东风轻型发动机有限公司

昆明云内动力股份有限公司

昆明云内动力股份有限公司

昆明云内动力股份有限公司

昆明云内动力股份有限公司

东风朝阳朝柴动力有限公司

东风朝阳朝柴动力有限公司

东风朝阳朝柴动力有限公司

东风朝阳朝柴动力有限公司

东风朝阳朝柴动力有限公司

东风朝阳朝柴动力有限公司

广西玉柴机器股份有限公司

东风康明斯发动机有限公司

东风朝阳朝柴动力有限公司

广西玉柴机器股份有限公司

安徽全柴动力股份有限公司

安徽全柴动力股份有限公司

4000

4000

4156

2953

2499

2977

4052

4461

2968

3093

2968

3856

3856

3856

2970

4000

3707

2360

2800

3000

125

136

140

120

110

125

135

162

115

120

120

135

125

125

121

118

**

103

96

120





/202309/1694400628_a28655eae201cf161def.jpg洗扫车是集扫路车、洒水车和高压清洗车 功能于一体的新型路面清洗设备,特别适用于 清洁城市道路路面、路缘、路缘石。对路面的 粉尘有着传统扫路车、洒水车、高压清洗车无 法做到的清洁功能,能在一次作业中完成清 扫、高压清洗和垃圾、污水收集,而且具有高 压喷雾降尘功能。洗扫车采用“中置两立扫+ 中置宽幅吸嘴+内置高压水喷杆+左、右高压侧 喷杆”装置结构。

水箱容积4立方,垃圾箱容积4立方。

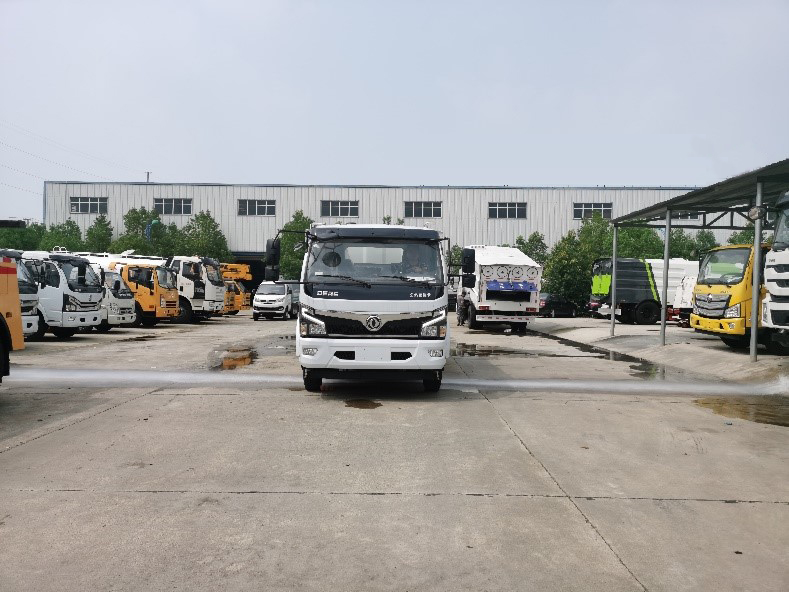

/202309/1694400632_5f7065413c81e59f2f80.jpg驾驶室后下方标配低压前冲,由低压水泵 产生的水流,可以像洒水车一样对路面进行大 面积冲洗,冲洗宽度可达16米。

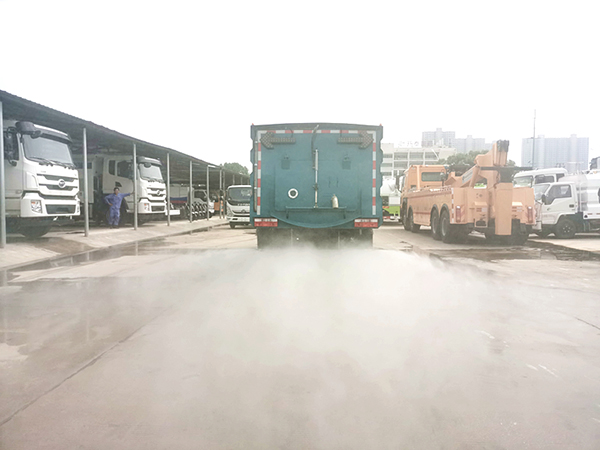

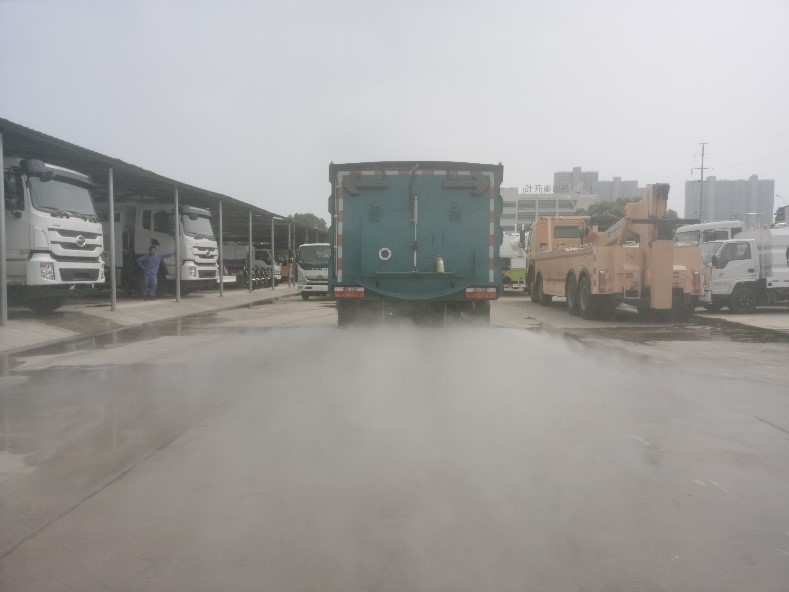

/202309/1694400629_f8ec14aba8eaf1be2cd0.jpg由GTM高压水泵产生的后喷雾,可以在洗扫过程中对路面进行喷洒保湿,起到美化路面的作用。
/202309/1694400629_5e7f9aa79abe974679cb.jpg

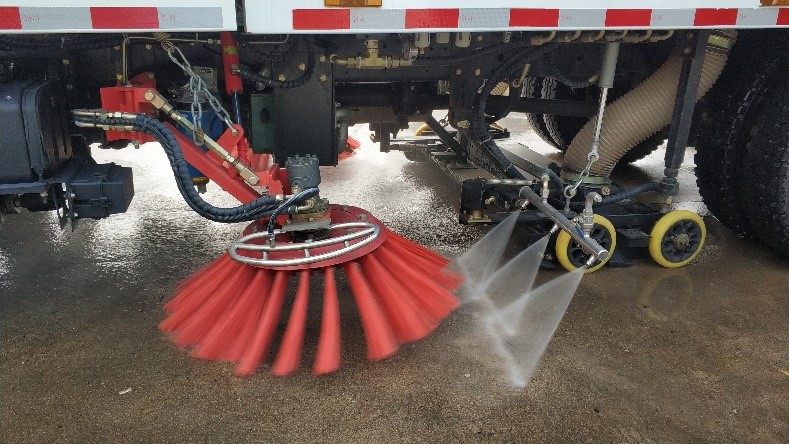

左右喷杆安装在吸盘上,随吸盘升降,结 构简单紧凑,保证喷水杆的离地高度固定不变,达到**佳清洗效果,可方便清洗路缘和石立面。
/202309/1694400629_14a3f50122db07e53ee2.jpg

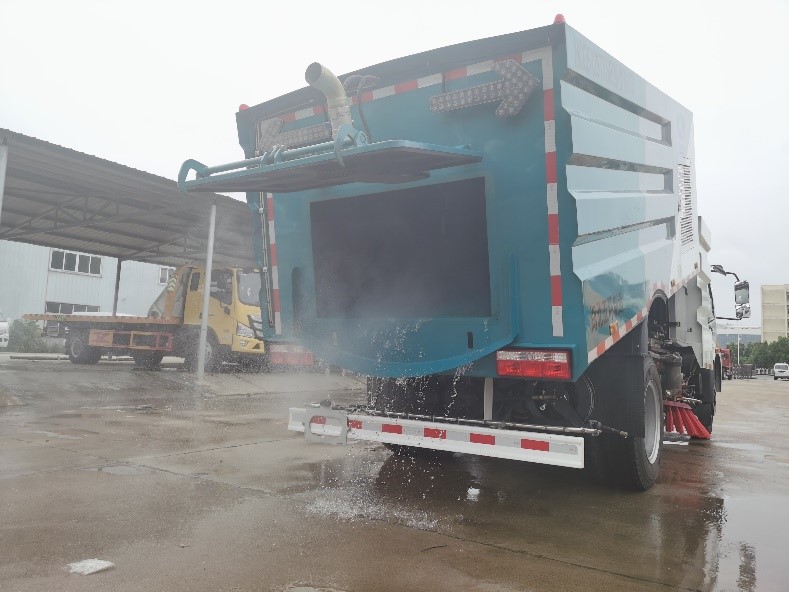

厢体采用倾翻卸料,带高压冲洗自洁装置。垃圾箱自洁装置可在垃圾箱卸料时帮助卸料,冲洗附着在箱体内壁上的残留垃圾。

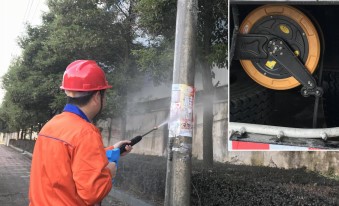

/202309/1694400629_ec184f48e03ee8a64ea1.jpg洗扫车右后侧装有机械式自动卷绕冲洗卷盘,配 17m 高压软管,可用于清行车身和其 他需要清洗的地方。手持不锈钢喷**配快速接 头,能方便地与冲洗卷盘连接或脱开,产生的 高压水流可轻松冲去路边小广告。
/202309/1694400629_a703f1369e8f79828b64.jpg副发动机:康明斯140副发动机和风机是清扫车的两大核心部件、副发动机为风机运转提供动力、使得路面 垃圾被吸入箱体内部存放,从而实现路面清洁作用。

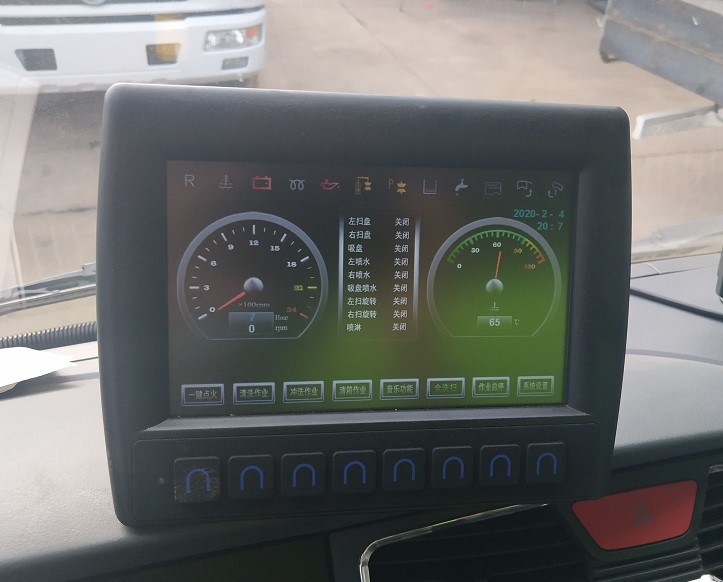

/202309/1694400629_1fc4e67f53641baa47dc.jpg驾驶室**开关:集成叠加设计,PLC驾驶室电液集中**,方便操作。

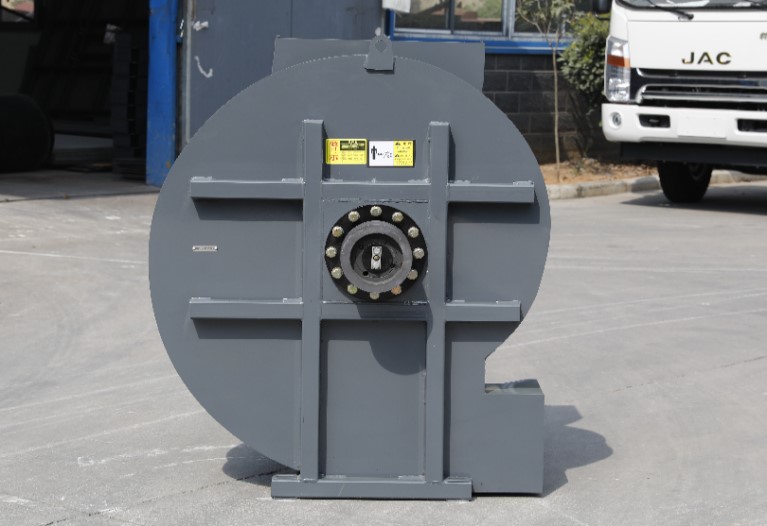

/202309/1694400629_f8d6c107230e59a65dd1.jpg风机:副发动机和风机是清扫车的两大核心部 件、副发动机为风机运转提供动力、使得路面 垃圾被吸入箱体内部存放,从而实现路面清洁 作业。风机采用大功率耐磨离心式免维护风机,无噪音,效率高风量大,使用寿命长。
/202309/1694400629_ff20f826dc314215d2c9.jpg

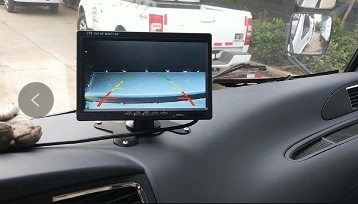

监控屏:洗扫车车体右方和后方装有监视探头,实时监控作业情况并显示在驾驶室内显示屏上,**大限度的保证清吸效果。

/202309/1694400630_97cda9c20280f1d53faa.jpg

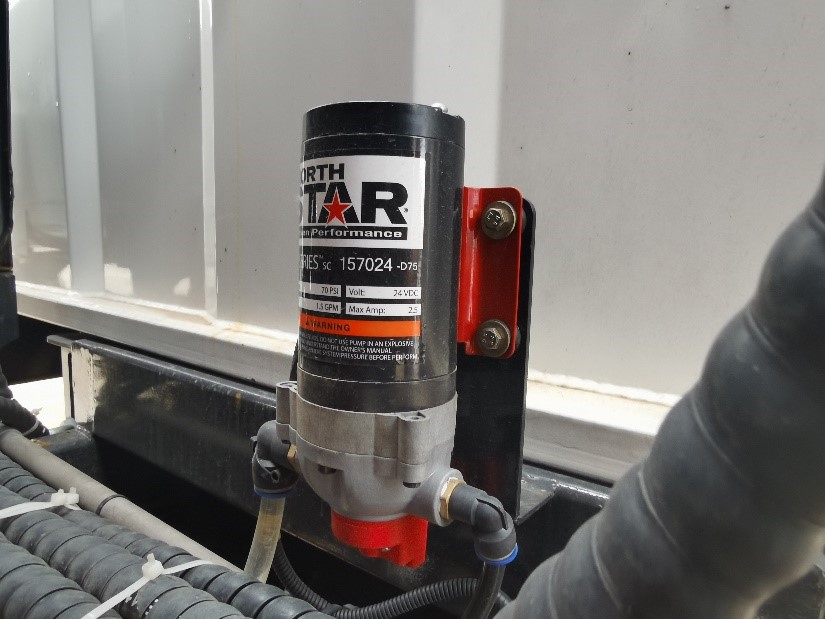

电磁隔膜泵:北极星电子隔膜泵(一个),**扫刷上方 的喷水支架,有效对扫盘扫刷产生的二次扬尘进行抑尘。

/202309/1694400630_729e8ada923458a85961.jpg

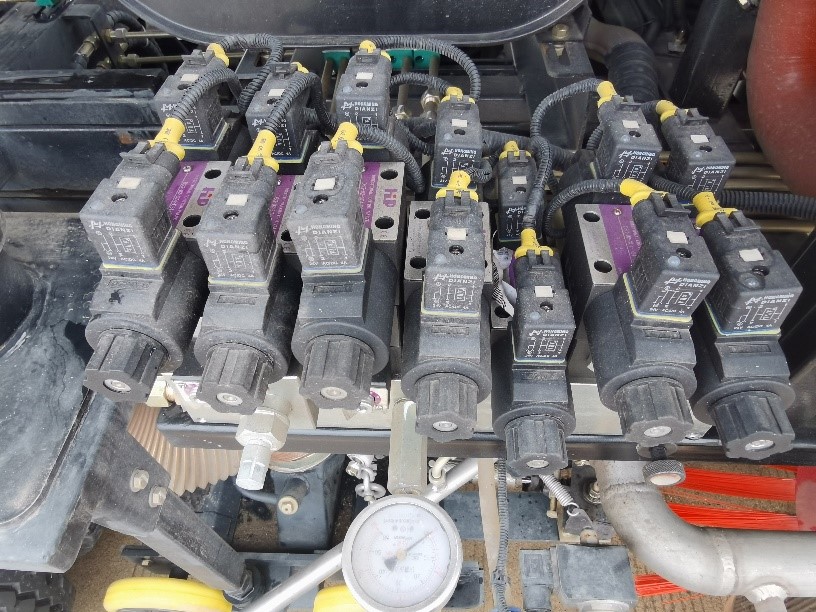

电磁阀组:海普瑞斯电磁阀组是车辆液压系统的核心部件,**整车液压驱动,双向操作按钮,包括扫盘升降、吸盘升降、垃圾箱举升、后门开闭等一系列机械操作,随车配备的有电磁阀**盒罩,有效避免灰尘及垃圾物进入盒内。

/202309/1694400630_0b27fd9864728c0df545.jpg

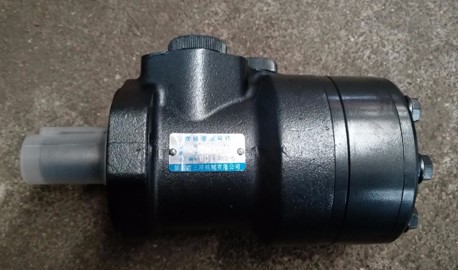

马达:摆线马达采用三洋,能带动扫刷高速旋转,使用寿命长,稳定可靠,故障率低。

/202309/1694400630_aafb3d3c7f98ded58fc3.jpg

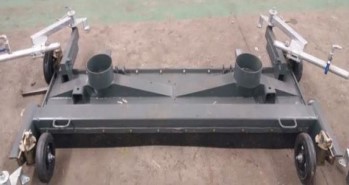

吸盘、吸嘴:吸嘴内设有喷水杆,高压洗涤喷嘴布置在吸嘴内部,不但清洗效果好,还能**大限度减少高压水气流冲起污物产生的二次污染。

/202309/1694400630_013324a38cf4e1c2f8b9.jpg

高压水泵:采用GTM柱塞式高压水泵,流量合适,压力高,允许**大压力达到 12Mpa,耐腐蚀,不阻塞。

/202309/1694400630_a891ad4ff34a8b212dac.jpg

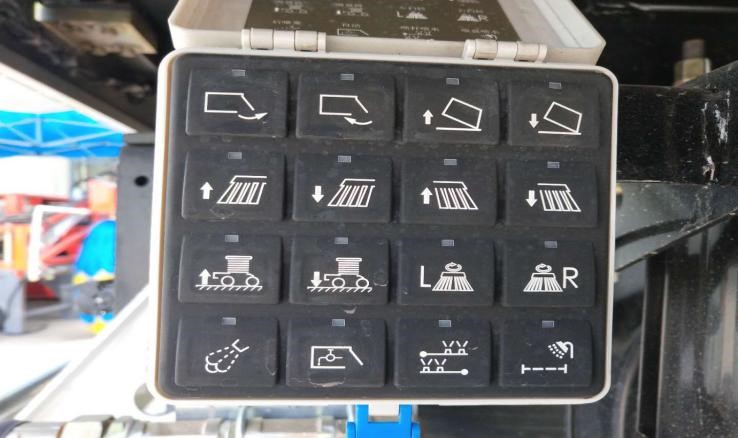

尾部操作盒:装在车辆尾部,方便维修操作和排除故障。

/202309/1694400631_52c6f1c45761cec62f15.jpg

高压分水阀:高压分水阀是由高压卸荷阀和高压调压阀组成,卸荷阀的主要功能是自动**泵的卸荷或加载,能更好的保护高压水泵等关键零部件,为高压水路系统正常作业提供保障。

/202309/1694400631_aa8ac9e7b7c47ba4728b.jpg

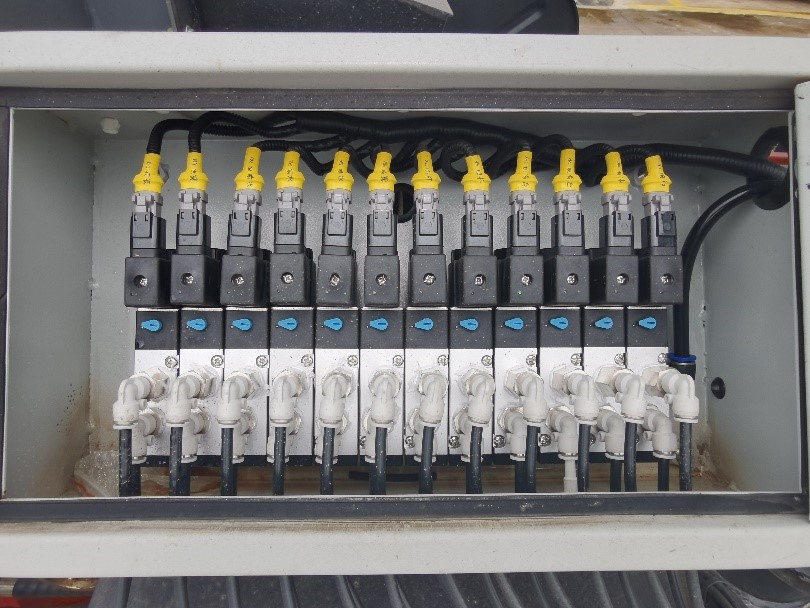

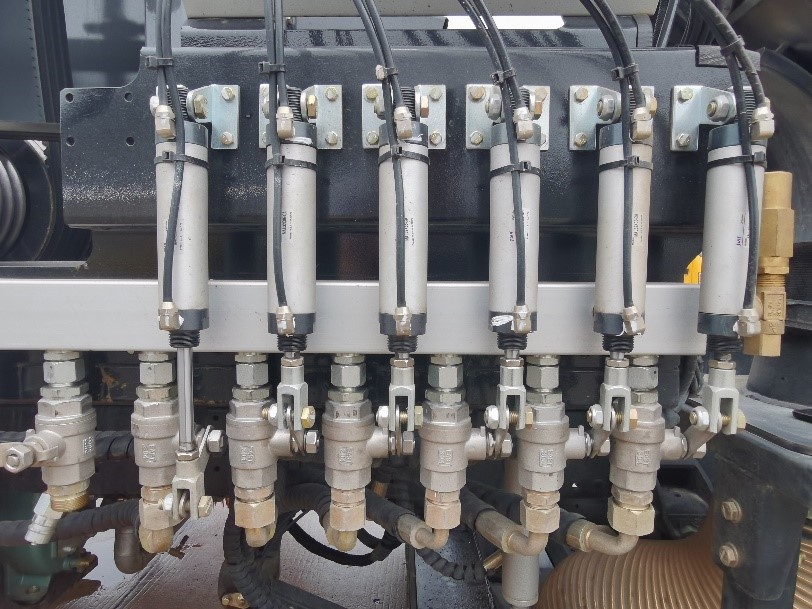

气动**箱:实时查看气动**阀机械作业情况,也能**时间排查问题所在,降低气动阀故障率,延长车辆作业时长。

/202309/1694400631_d823c5c72de86117ec38.jpg

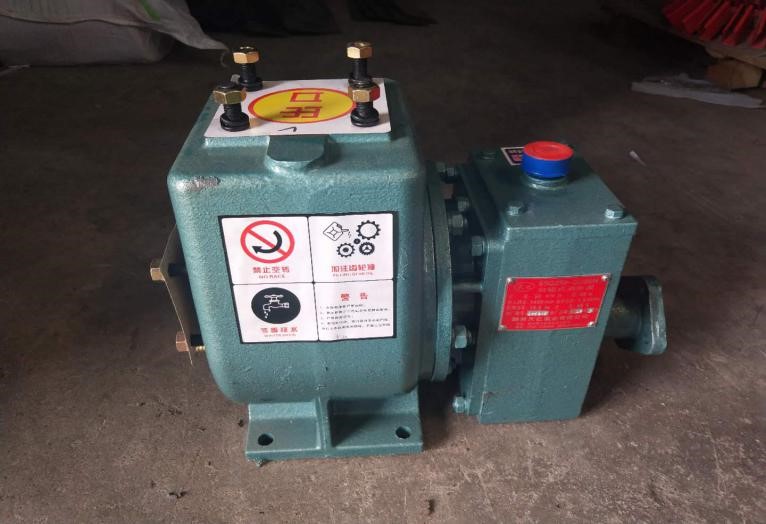

低压水泵:低压水泵采用天亿自吸式洒水车泵,输入转速1450r/min,自吸性能1.5min/4m,配用功率:15.5kw,性能稳定、效率高。

/202309/1694400631_6d56737f06dae9b6707b.jpg

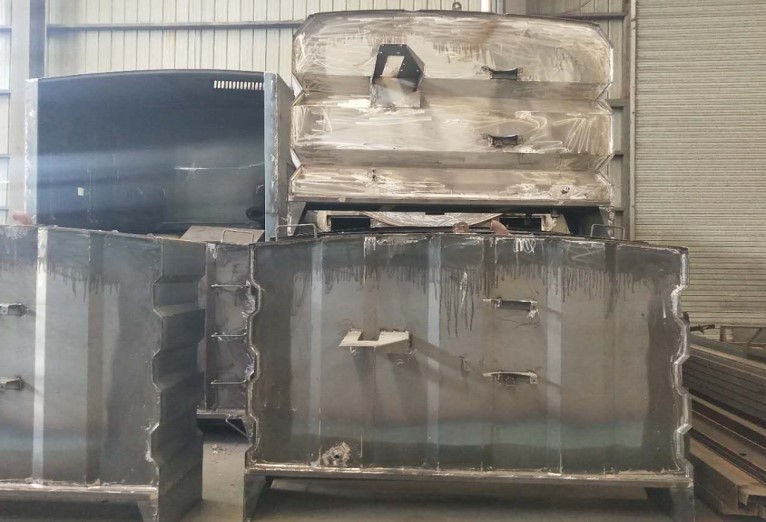

箱体:垃圾箱体采用全不锈钢 304,耐腐蚀,抗氧化,不含铅,不生锈,方便清洗,易于保养。


整车

车型

洗扫车

整车型号

HCQ5125TXSEQ6

外形尺寸

6950×2200×2700

前悬/后悬(mm)

1130/2020

接近角/离去角(°)

21/12

总质量

11995

整备质量

7050

轴荷(前轴/中后轴)(kg)

4350/7645

底盘

品牌

东风

型号


EQ1125SJ8CDC

驾驶室

福瑞卡

轴距

3800

轮胎

175R14LT 8PR
