东风途逸扫路车国VI蓝牌柴油机

发布日期:23-09-11
东风途逸扫路车国VI蓝牌柴油机
  • 东风途逸扫路车国VI蓝牌柴油机
  • 东风途逸扫路车国VI蓝牌柴油机
  • 东风途逸扫路车国VI蓝牌柴油机
  • 东风途逸扫路车国VI蓝牌柴油机

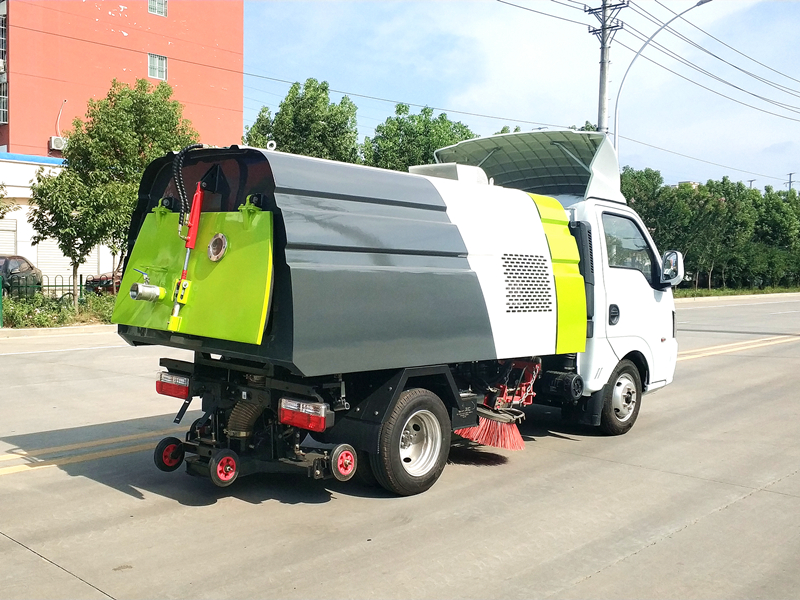

/202309/1694400702_99a92a171e6682fe7810.jpg/202309/1694400702_a48d9c5961e917c4213c.jpg/202309/1694400704_581ec7963c4042aa478c.jpg

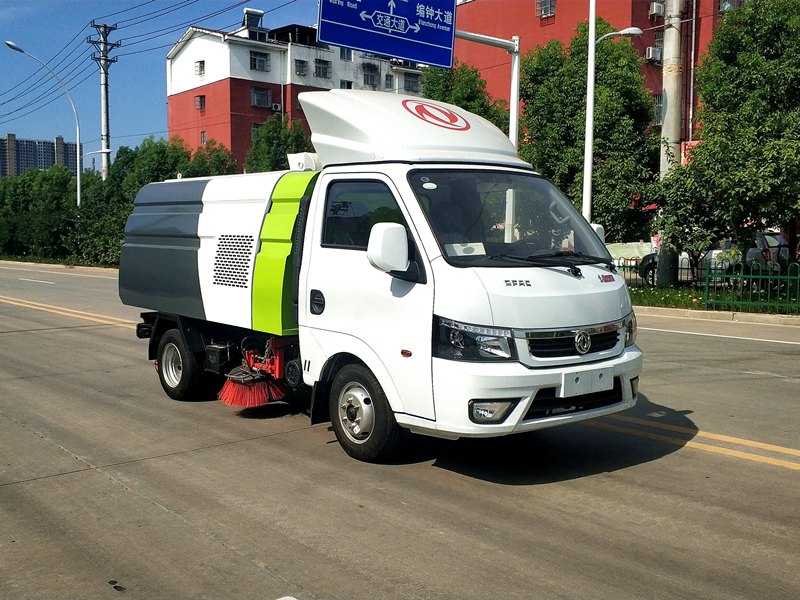

该扫路车采用东风途逸(轴距2600)国VI二类底盘改装,加装副发动机、风机、 清水箱、垃圾箱、左右立扫、后置吸盘,扫盘降尘系统,液压系统、专用装置电控系统和副车架等改装而成。



【整车技术参数】

产品**

华通牌

公告批次

333

产品名称

扫路车

产品型号

HCQ5045TSLEQ6

总质量(Kg)

4495

罐体容积(m3)


额定载质量(Kg)

1015

外形尺寸(mm)

5210,5410×1660×2190

整备质量(Kg)

3350

货厢尺寸(mm)

××

额定载客(人)


准拖挂车总质量(Kg)


驾驶室准乘人数(人)

3

鞍座**大载质量(Kg)


接近角/离去角(°)

20/18,21/19

前悬/后悬(mm)

1190/1220

轴荷(Kg)

1650/2845

**高车速(Km/h)

80,110

备注

该车用于清除/收集路面垃圾等污物;专用装置为箱体和清扫装置总成;ABS型号/厂家:ABS/ASR-12V-4S/4M/襄阳东风隆诚机械有限责任公司.侧防护由专用装置替代,后下部防护装置所用材质为Q235,螺栓连接,后防护截面尺寸(宽×高)(mm) :50×120,后防护离地高度:430mm。

【底盘技术参数】

底盘型号

EQ1045SJ16QC

底盘名称

载货汽车底盘

**名称

东风牌

生产企业

东风汽车股份有限公司

轴数

2

轮胎数

6

轴距(mm)

2800,3000,3200

轮胎规格

185R15LT 8PR

钢板弹簧片数

3/5

前轮距(mm)

1369,1387

燃料种类

柴油

后轮距(mm)

1242,1342

排放依据标准

18352.6-2016国Ⅵ

【发动机参数】

发动机型号

发动机生产企业

排量(ml)

功率(Kw)

Q23-95E60

安徽全柴动力股份有限公司

230070





/202309/1694400702_45941b51ae00d6760fe3.jpg
扫路车作为环卫设备之一,是一种集路面清扫、垃圾回收和运输为一体的新型高效清扫设备,可广泛适用于城市街道,市政广场以及机场道面、城市住宅区、公园等道路清扫作业。扫路车不但可以清扫垃圾,而且还可以对道路上的空气介质进行除尘净化,保证了道路的干净整齐,防止尘土飞扬,维持了路面的良好工作状况,减少和预防了**事故的发生以及进一步延长了路面的使用寿命,既能省时省力又能高效。

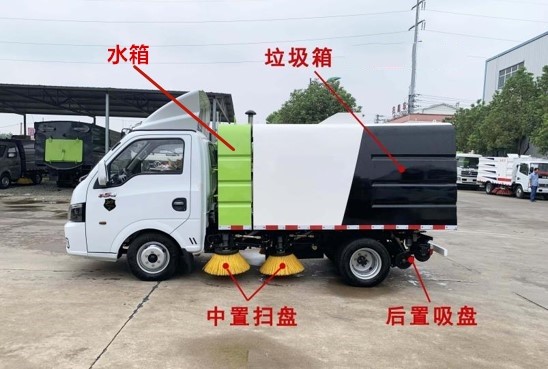

水箱容积0.5立方,垃圾箱容积1.5立方。

/202309/1694400703_6f3b6683cbea17e933f5.jpg

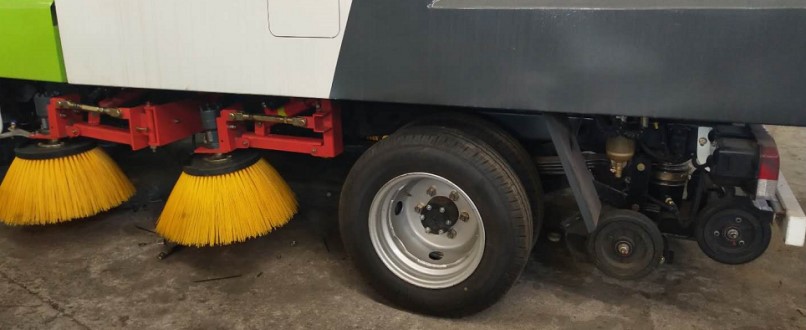

扫路车采用“中置四立扫+后置吸盘”的布置结构,扫刷是用来清扫地面的垃圾及污垢,作业时扫刷由外向内把垃圾集中扫到车辆底部,再通过吸嘴把垃圾吸入到垃圾箱内。

/202309/1694400703_38e29ec39152ae9ee3a7.jpg

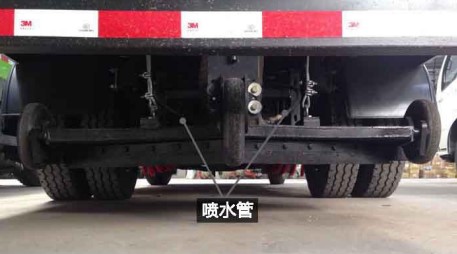

后置吸嘴,3个高度可调的吸嘴轮,能保证吸嘴与路面间合理间隙,从而达到更好的吸污效果,吸污效率更高。吸嘴上方设有喷水管、起到二次降尘的作用。
/202309/1694400703_5a6095780ecbb5e1a101.jpg

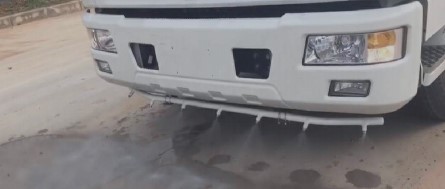

车辆可加装前、后喷雾,在节约水的同时消除二次污染及美化路面的效果。
/202309/1694400703_f1bae549e8b1dcf99d6e.jpg

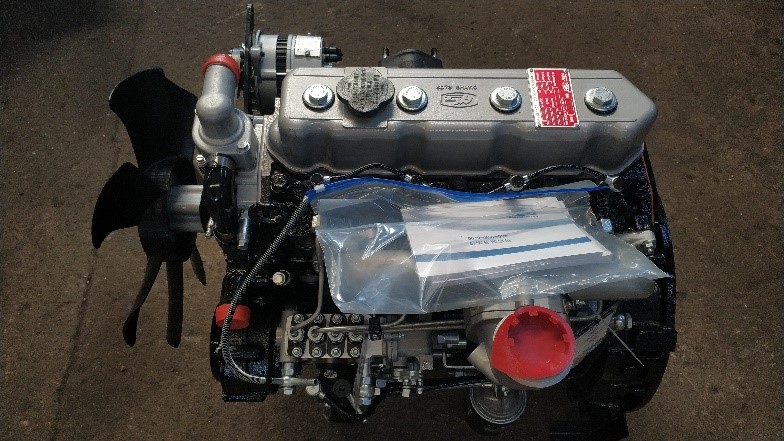

云内42kw副发动机和风机是清扫车的两大核心部件、副发动机为风机运转提供动力、使得路面垃圾被吸入箱体内部存放,从而实现路面清洁作业。
/202309/1694400703_460ea265f580e9f8260f.jpg副发动机和风机是清扫车的两大核心部件、副发动机为风机运转提供动力、使得路面垃圾被吸入箱体内部存放,从而实现路面清洁作业。

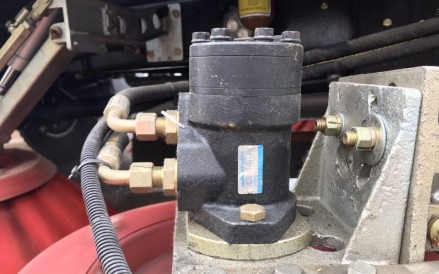

/202309/1694400703_14717845e879cb95606b.jpg摆线马达采用三洋马达, 能带动扫刷高速旋转,性能稳定,使用寿命长,故障率低。
/202309/1694400703_31b523ffbffca4f04783.jpg

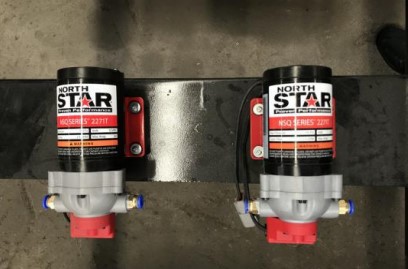

北极星电磁水泵,12V/24V,**扫刷上 方的喷水支架,有效对扫盘扫刷产生的二 次扬尘进行降尘保湿。

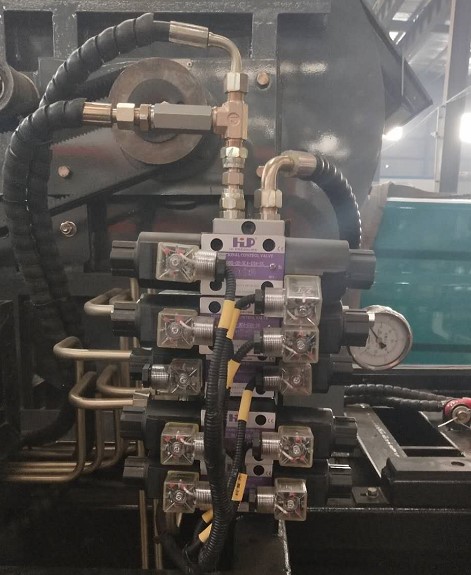

/202309/1694400703_93d21071f455ec6ce0db.jpg海普瑞斯电磁液压阀组是车辆液压系统的核心部件,**整车液压驱动,双向操作按钮,包括扫盘升降、吸盘升降、垃圾箱举升、后门开闭等一系列机械操作,随车配备的有电磁阀**盒罩,有效避免灰尘及垃圾物进入盒内。
/202309/1694400703_5d1ff6e3165205b2b7fa.jpg

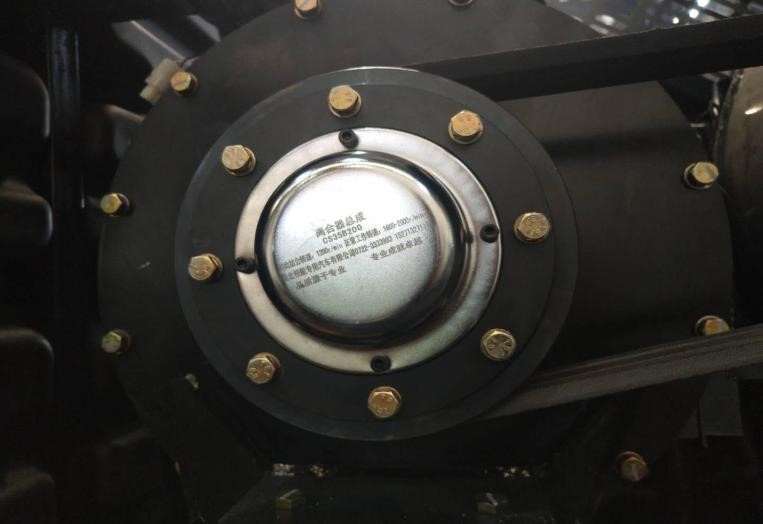

自动离合器驱动风机,减少风机启动和停止时对发动机的冲击。在使用过程中具有高度耐磨、使用寿命长、低噪音、低油耗量和节省成本的优点。

/202309/1694400704_f2fe7cba774b2c04a715.jpg

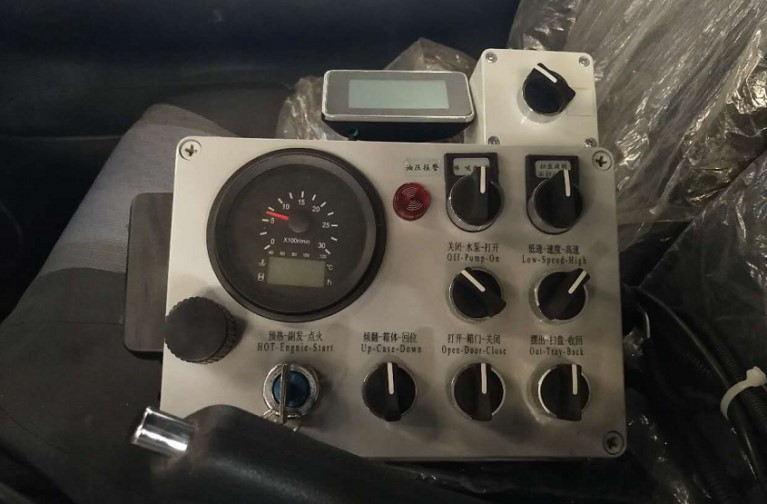

**开关采用德国西门子电控开关,集成叠加设计,驾驶室电液集中**,方便操作。


整车

车型


扫路车

整车型号

HCQ5045TSLEQ6

外形尺寸

5210,5410×1660×2190

前悬/后悬(mm)

1190/1220

接近角/离去角(°)

20/18

总质量

4495

整备质量

3050

轴荷(前轴/中后轴)(kg)

1650/2845

底盘

品牌

东风

型号

EQ1045SJ16QC

驾驶室

途逸

轴距

2800,3000,3200

轮胎

185R15LT 8PR

上装


副发动机

云内42kw

水箱/垃圾箱容积(m³)

0.5/1.5

清扫宽度(m)

2.3

作业速度(km/h)

5-20

清扫效率

98%

作业能力(㎡/h)

35/10

垃圾箱**大举升角度/时间(°/s)

90/5
