东风小多利卡扫路车国VI

发布日期:23-09-11
东风小多利卡扫路车国VI
  • 东风小多利卡扫路车国VI
  • 东风小多利卡扫路车国VI
  • 东风小多利卡扫路车国VI
  • 东风小多利卡扫路车国VI

/202309/1694400691_5bf08b489b7d74db3e5b.jpg/202309/1694400689_3e49892559a4f0375e72.jpg/202309/1694400692_66ea63dd613dd8906343.jpg/202309/1694400692_e4a04cf1f71c9bde0831.jpg/202309/1694400693_071d8e853d9dd21c9927.jpg

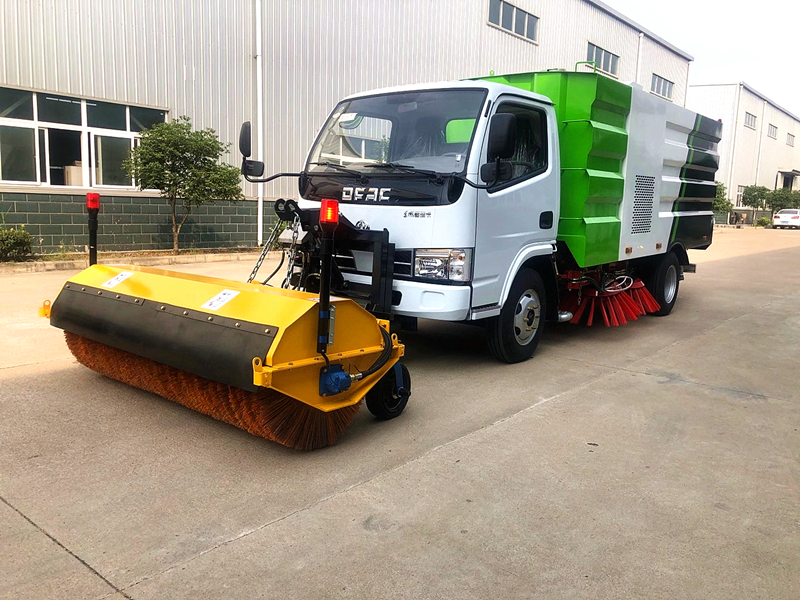

该扫路车采用东风多利卡(轴距3308)国VI二类底盘改装,加装副发动机、风机、 清水箱、垃圾箱、左右立扫、后置吸盘,扫盘降尘系统,液压系统、专用装置电控系统和副车架等改装而成(可加装前冲后洒)。



【整车技术参数】

产品**

华通牌

公告批次

330

产品名称

扫路车

产品型号

HCQ5075TSLEQ6

总质量(Kg)

7360

罐体容积(m3)


额定载质量(Kg)

1980

外形尺寸(mm)

6190×1990×2590

整备质量(Kg)

5250

货厢尺寸(mm)

××

额定载客(人)


准拖挂车总质量(Kg)


驾驶室准乘人数(人)

2

鞍座**大载质量(Kg)


接近角/离去角(°)

27.7/13

前悬/后悬(mm)

1055/1827

轴荷(Kg)

2640/4720

**高车速(Km/h)

110

备注

随底盘选装驾驶室。该车用于清除/收集路面垃圾等污物;专用装置为箱体和清扫装置总成;ABS型号/厂家:ABS/ASR-12V-4S/4M/襄阳东风隆诚机械有限责任公司。侧防护由专用装置替代,后下部防护装置所用材质为Q235,螺栓连接,后防护截面尺寸(宽×高)(mm) :50×120,后防护离地高度:430mm。

【底盘技术参数】

底盘型号

EQ1075SJ3CDF

底盘名称

载货汽车底盘

**名称

东风牌

生产企业

东风汽车股份有限公司

轴数

2

轮胎数

6

轴距(mm)

2700,2950,3308

轮胎规格

7.00R16

钢板弹簧片数

6/6+5,3/3+3

前轮距(mm)

1369,1400,1434

燃料种类

柴油

后轮距(mm)

1498,1516,1586,1670

排放依据标准

GB3847-2005,GB17681-2018国Ⅵ

【发动机参数】

发动机型号

发动机生产企业

排量(ml)

功率(Kw)

D20TCIF1

YCY24140-60

CY4BK461

Q23-115E60

昆明云内动力股份有限公司

广西玉柴机器股份有限公司

东风朝阳朝柴动力有限公司

安徽全柴动力股份有限公司

1999

2360

3707

2300

93

103

95

85

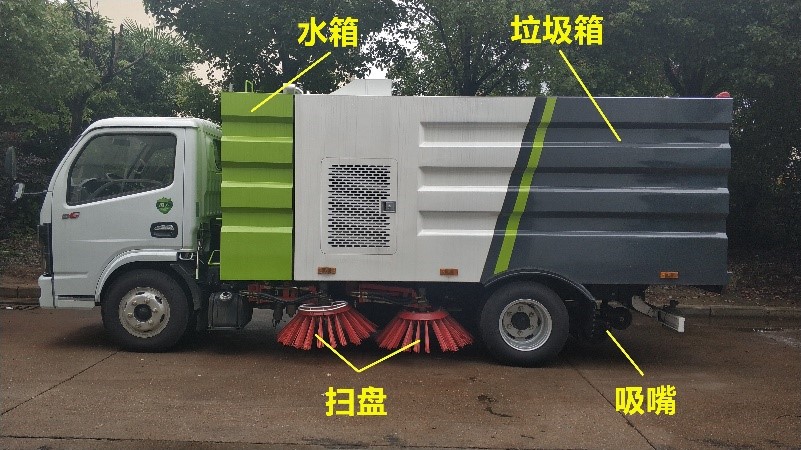

/202309/1694400689_0d4b9d7b2895652fd9f8.jpg扫路车作为环卫设备之一,是一种集路面清扫、垃圾回收和运输为一体的新型高效清扫设备,可广泛适用于城市街道,市政广场以及机场道面、城市住宅区、公园等道路清扫作业。扫路车不但可以清扫垃圾,而且还可以对道路上的空气介质进行除尘净化,保证了道路的干净整齐,防止尘土飞扬,维持了路面的良好工作状况,减少和预防了**事故的发生以及进一步延长了路面的使用寿命,既能省时省力又能高效。

水箱容积1.5立方,垃圾箱容积4立方。

/202309/1694400689_ad53a18b4e415acf99fa.jpg

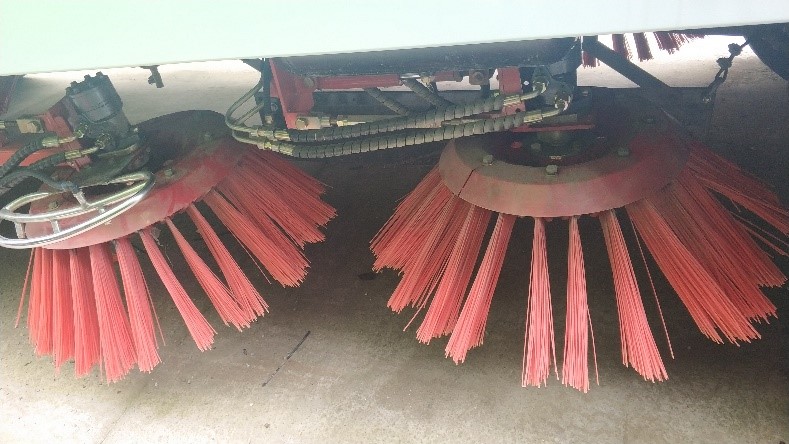

扫路车采用“中置四立扫+后置吸盘”的布置结构,扫刷是用来清扫地面的垃圾及污垢,作业时扫刷由外向内把垃圾集中扫到车辆底部,再通过吸嘴把垃圾吸入到垃圾箱内。

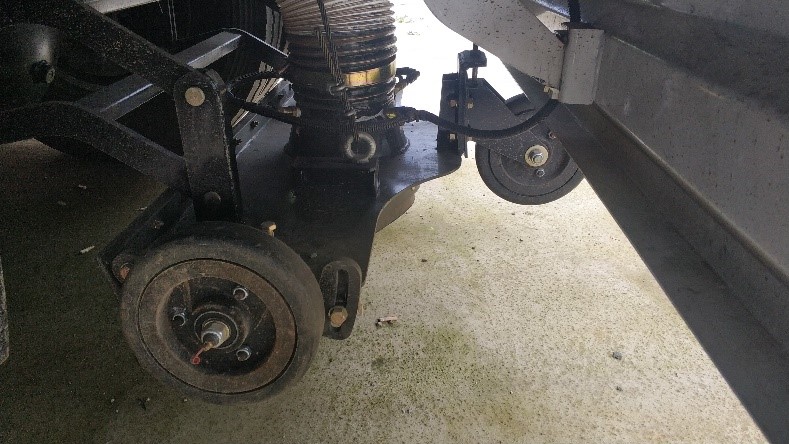

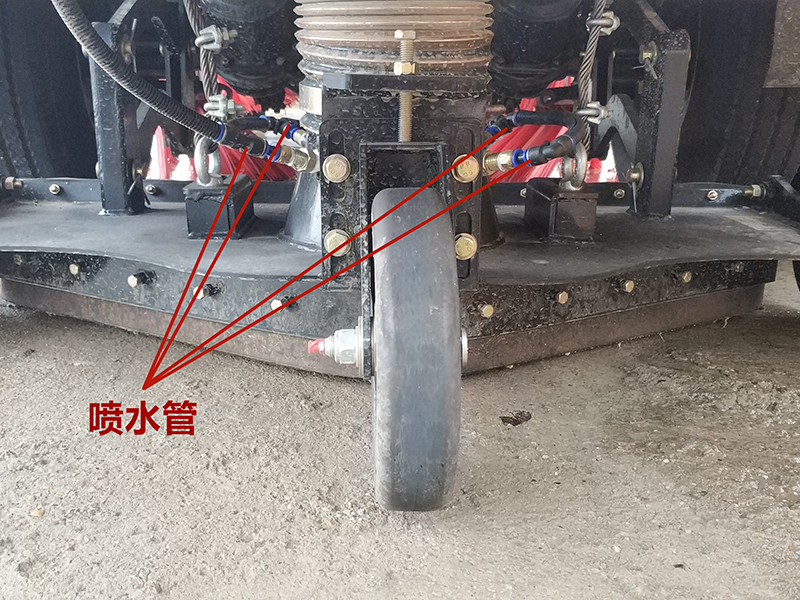

/202309/1694400690_41bf15821d4f3efed238.jpg后置吸嘴,3个高度可调的吸嘴轮,能保证吸嘴与路面间合理间隙,从而达到更好的吸污效果,吸污效率更高。吸嘴上方设有喷水管、起到二次降尘的作用。
/202309/1694400690_445f65b30e07f96eb55c.jpg

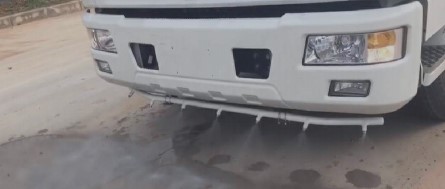

车辆可加装前、后喷雾,在节约水的同时消除二次污染及美化路面的效果。
/202309/1694400690_440426036d7e8dafd381.jpg

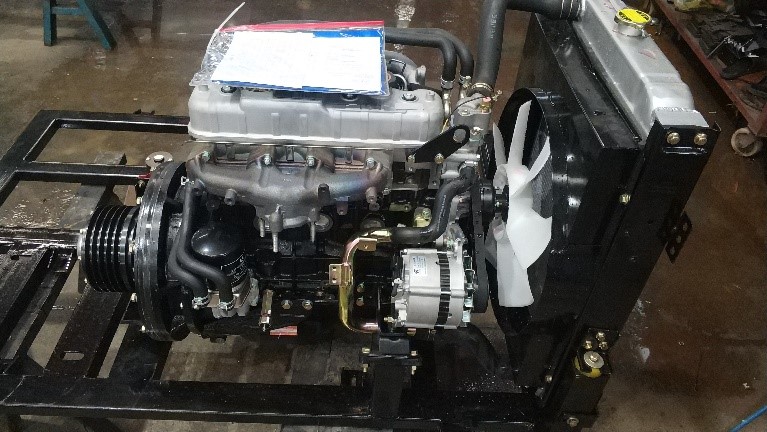

江铃副发动机和风机是清扫车的两大核心部件、副发动机为风机运转提供动力、使得路面垃圾被吸入箱体内部存放,从而实现路面清洁作业。

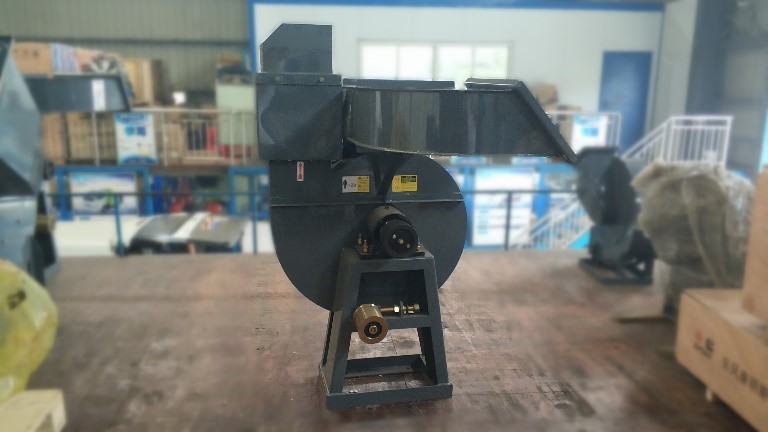

/202309/1694400690_931ac8fc71e2e5c9e131.jpg副发动机和风机是清扫车的两大核心部件、副发动机为风机运转提供动力、使得路面垃圾被吸入箱体内部存放,从而实现路面清洁作业。

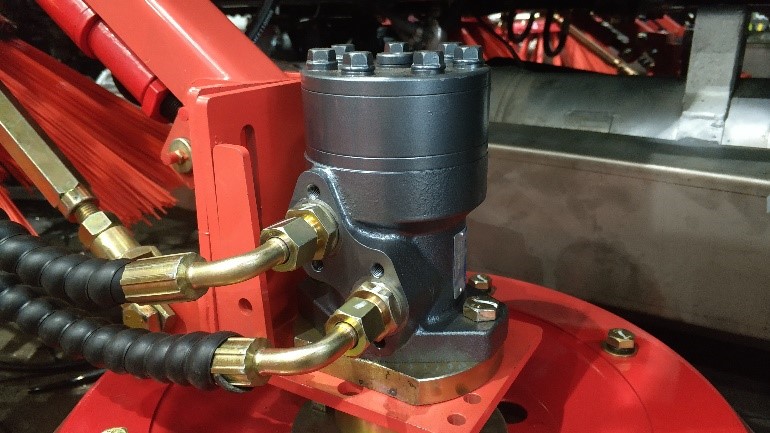

/202309/1694400690_b3090ba96ae3c9ee5605.jpg摆线马达采用三洋马达, 能带动扫刷高速旋转,性能稳定,使用寿命长,故障率低。
/202309/1694400690_591f7af59a8b2f29823c.jpg

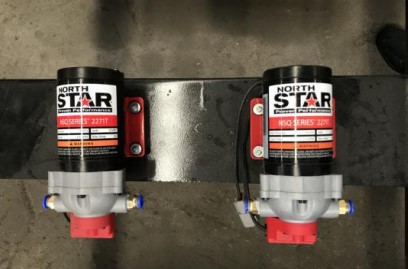

北极星电磁水泵,12V/24V,**扫刷上 方的喷水支架,有效对扫盘扫刷产生的二 次扬尘进行降尘保湿。

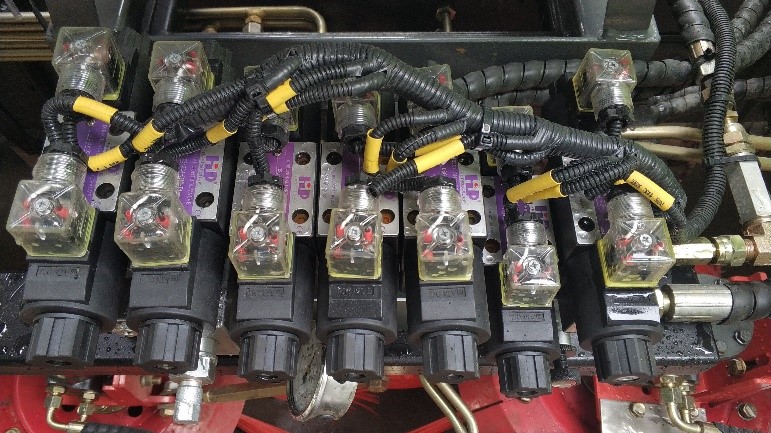

/202309/1694400690_aa7990eeb71733b92389.jpg海普瑞斯电磁液压阀组是车辆液压系统的核心部件,**整车液压驱动,双向操作按钮,包括扫盘升降、吸盘升降、垃圾箱举升、后门开闭等一系列机械操作,随车配备的有电磁阀**盒罩,有效避免灰尘及垃圾物进入盒内。
/202309/1694400691_d9dbfae88d54f8a1ce35.jpg

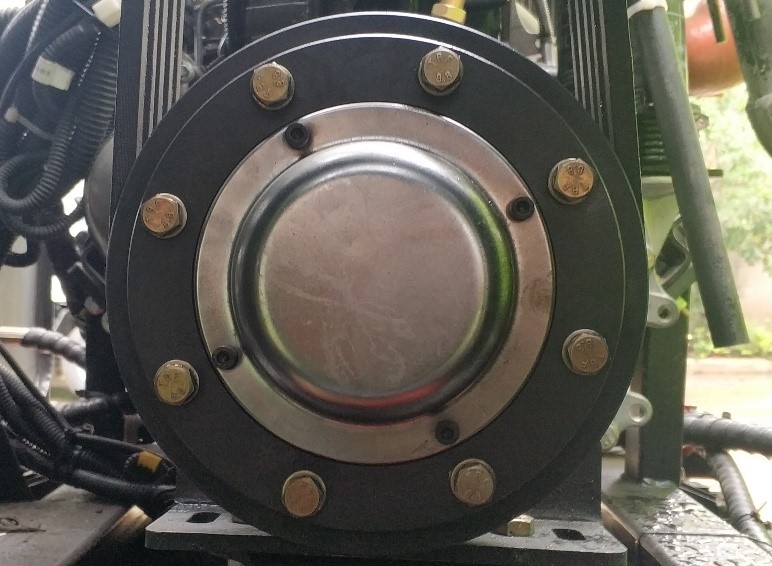

自动离合器驱动风机,减少风机启动和停止时对发动机的冲击。在使用过程中具有高度耐磨、使用寿命长、低噪音、低油耗量和节省成本的优点。

/202309/1694400691_aa9c172b66015867a0e7.jpg

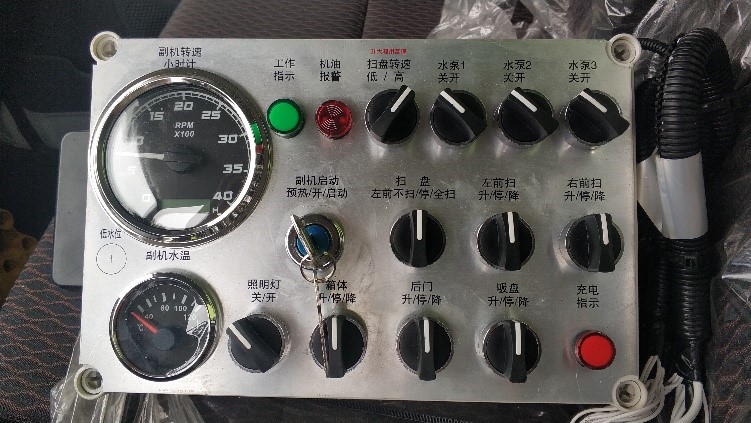

**开关采用德国西门子电控开关,集成叠加设计,驾驶室电液集中**,方便操作。


整车

车型


扫路车

整车型号

HCQ5075TSLEQ6

外形尺寸

6190×1990×2590

前悬/后悬(mm)

1055/1827

接近角/离去角(°)

27.7/13

总质量

7360

整备质量

5250

轴荷(前轴/中后轴)(kg)

2640/4720

底盘

品牌

东风

型号

EQ1075SJ3CDF

驾驶室

多利卡

轴距

3308

轮胎

7.00R16

上装


副发动机

江铃64kw

水箱/垃圾箱容积(m³)

1.5/4

清扫宽度(m)

2.8

作业速度(km/h)

5-20

清扫效率

98%

作业能力(㎡/h)

56000

垃圾箱**大举升角度/时间(°/s)

45/30
