重汽扫路车国VI

发布日期:23-09-11
重汽扫路车国VI
  • 重汽扫路车国VI
  • 重汽扫路车国VI
  • 重汽扫路车国VI
  • 重汽扫路车国VI

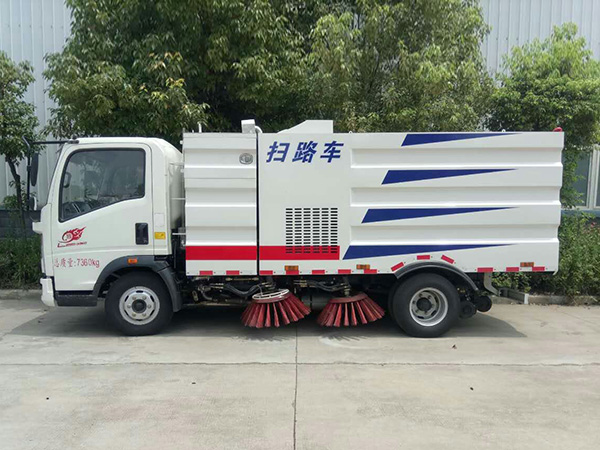

/202309/1694400684_17c831a4328295c40cb0.jpg


扫路车是在东风底盘基础上加装副发动机动力,清扫,抽吸及喷水降尘,液压等装置等改装而成的新一代清扫设备。扫路车具有清扫宽度大,作业油耗低,操作简便舒适,大幅度提升路面清洁效率等特点。广泛应用于城市街道、国道、公路、码头、车站、广场、水泥厂、电厂、矿厂等场所的路面垃圾清理,堪称全能清扫车。

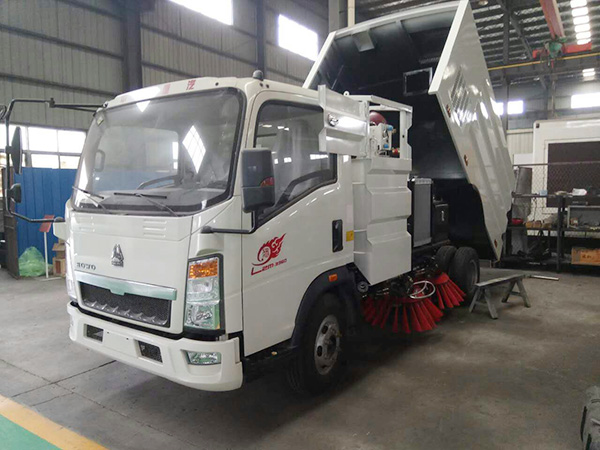

/202309/1694400684_20359b696e215f492710.jpg


产品特点

洗扫工作原理:清扫作业装置工作的同时,副发动机驱动配有专用离合器的高压水泵参与工作。高压水泵将来自清水箱的清洁水加压后通过高压管路**阀等分别输送到吸嘴内喷水杆和左、右喷水杆,各喷杆上装有多个特制的不锈钢扇形喷嘴,扇形喷嘴喷出的扇形水帘组成一总宽不小于3.5m的U形水刀,直接冲洗路面,冲洗路面后的水被吸回到垃圾箱中,实现路面洗扫。


清扫:副发动机驱动液压油泵和风机工作。液压油泵驱动左、右扫盘伸缩、升降、旋转。左右扫盘将两侧的垃圾扫**洗扫车下面、吸嘴前方。风机工作使垃圾箱、吸管和吸嘴组成的风道产生高速气流,在气流的作用下,垃圾吸入吸嘴,并进入垃圾箱中。底盘发动机驱动洗扫车向前行走,扫**吸嘴前方的垃圾不断进入到吸嘴中,并源源不断地被吸到垃圾箱中,实现路面清扫。
洗扫:清扫作业装置工作的同时,副发动机驱动配有专用离合器的高压水泵参与工作。高压水泵将来自清水箱的清洁水加压后通过高压管路**阀等分别输送到吸嘴内喷水杆和左、右喷水杆,各喷杆上装有多个特制的不锈钢扇形喷嘴,扇形喷嘴喷出的扇形水帘组成一总宽不小于3.0m的U形水刀,直接冲洗路面,冲洗路面后的水被吸回到垃圾箱中,实现路面洗扫。


路沿和路沿石立面洗刷:利用扫盘的左或右立扫,左或右喷杆上的路沿石清洗喷嘴,选用左或右洗扫作业模式进行洗扫作业,就可对左或右路沿与路沿石立面进行洗刷作业。
后喷雾:在洗扫车后部垃圾箱下方配有喷雾喷杆,喷雾喷杆上装有多个喷雾喷嘴。启动副发动机和高压水泵,打开后喷雾开关,启动底盘车前行,就可进行喷雾降尘作业。
低压冲洗:利用离心水泵的低压力、大流量对路面进行冲洗作业,作洒水车用。


/202309/1694400683_be62ca78deeb7993c98b.jpg


上装基本配置

标准配置:采用“中置二扫盘+中置吸嘴+后喷雾装置”的结构布局,康机170马力的副发动机,三洋马达,德国原装进口高压水泵(带前冲/侧喷/中喷/后喷雾/侧冲洗车水**/垃圾箱自洁装置),高压路沿清洗喷头,威龙低压水泵,不锈钢的水箱垃圾箱(均带防溢或低水位报**装置),施耐德的**开关、美国传感器,尾部的LED箭头灯,倒车及洗扫状态室内监视器。18米高压冲洗卷盘,集成式运动**器,一键电脑**。
选装配置:用户可根据个人需求选择加装雾炮机组、电子遥控水炮、雪铲、高压清洗架、**吸管装置等配置。



【主要技术参数】

产品**

华通牌

公告批次


产品名称

扫路车

产品型号

5073型扫路车

总质量(Kg)

7360

罐体容积(m3)


额定载质量(Kg)

1280,1215

外形尺寸(mm)

6190×2090×2500

整备质量(Kg)

5950

货厢尺寸(mm)

××

额定载客(人)


准拖挂车总质量(Kg)


驾驶室准乘人数(人)

2,3

载质量利用系数


接近角/离去角(°)

19/15

前悬/后悬(mm)

1160/1670

轴数

2

轴距(mm)

3360

轴荷(Kg)

2795/4565

**高车速(Km/h)

90

其它

备注:侧面防护用侧面装置替代,后防护材料为Q235,,连接方式为:焊接连接,断面尺寸为:**×50(mm),后部防护装置离地高度为:450(mm)。ABS系统型号为XH-KQ4S4M-E01,生产企业:广州市西合汽车电子装备有限公司。

【底盘技术参数】

底盘型号

ZZ1077E3415E174C

底盘名称

载货汽车底盘

**名称

豪沃牌

生产企业

**重汽集团济南商用车有限公司

外形尺寸(mm)

5865×2010,2180×2400

轮胎数

6

接近角/离去角(°)

19/17

轮胎规格

7.00R16LT 7.50R16LT

钢板弹簧片数

3/5+3,8/9+6,11/9+7,9/12+9,11/11+7

前轮距(mm)

1605,1805

燃料种类

CNG

后轮距(mm)

1555,1595,1796

排放标准

GB17691-2005国Ⅴ,GB18285-2005,GB11340-2005

发动机型号

发动机生产企业

排量(ml)

功率(Kw)

CY4102-N5D

CY4102-N5C

东风朝阳朝柴动力有限公司

东风朝阳朝柴动力有限公司

3856

3856

84

91

项         目

参        数

副发动机型号

ISUZU   4JB1

副发动机功率

54kW

**大总质量

7300kg

**高车速

≥95km/h

清扫宽度

≥2.8-3 m

清水箱容积

1.5m3

垃圾箱容积

4m3

作业速度

3~20km/h

**大作业能力

60000 m2/h

**大吸入粒度

120 mm

清扫效率

≥95%


性能参数:

清扫宽度:3m,水箱容积:1.5立方,垃圾容积:4立方。

产品配置:

纯正五十铃副发动机(ISUZU   4JB1),伊顿摆线马达,海普瑞斯电磁阀组,**开关(施耐德),洛阳北玻台信风机,液压油管(广州天河),洒水电子水泵(新西山水泵)液压缸(上海润岛)。

液压油泵采用意大利进口;电磁阀采用德国进口;液压管路采用德国标准技术密封结构形式,关键**部件采用法国施耐德技术原件,使用寿命长,稳定可靠,故障率低;液压元件采用集成叠加设计,驾驶室电液集中**,操作方便;扫盘有防碰撞 自动避让功能,可根据地面泥沙严重程度及行车速度选择扫盘的清扫方式;吸嘴为后置浮动式,可自动调节适应地面凹凸不平的状况;可调节的雾状喷洒水压尘,在节水的同时消除二次污染。操作方便;四扫盘与吸嘴进行扫吸结合,吸扫能力**两侧可同时工作,也可单侧**工作清扫装置机构简洁可靠,清水箱液压系统核心元件原装进口外观造型电脑设计,高位侧裙,曲面过渡,车型构造及外观由中联重科工程师精心设计,棱角分明,辨识度高。
